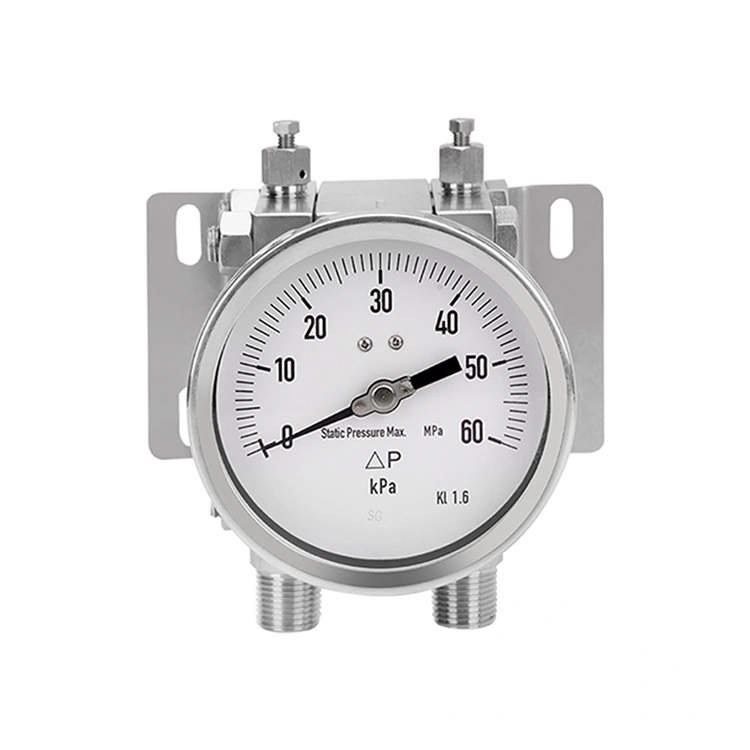

All Metal Media Chamber

Το All Metal Media Chamber παρέχει ανώτερη αντοχή στη διάβρωση και τις συνθήκες υψηλής πίεσης, καθιστώντας τον ιδανικό για ένα ευρύ φάσμα εφαρμογών διεργασιών. Το μετρητή διαφορικής πίεσης μετρά με ακρίβεια τη διαφορά πίεσης μεταξύ δύο σημείων, προσφέροντας ακριβείς μετρήσεις που είναι ζωτικής σημασίας για τον έλεγχο και την παρακολούθηση της διαδικασίας.

Με το μοντέλο DP73, έχετε μια ευέλικτη και αξιόπιστη λύση που πληροί τα υψηλά πρότυπα της βιομηχανίας διεργασιών. Η εξ ολοκλήρου μεταλλική κατασκευή του εξασφαλίζει απόδοση μεγάλης διάρκειας, ενώ οι δυνατότητες μέτρησης ακριβείας του παρέχουν την ακρίβεια που χρειάζεστε για να διατηρήσετε τις βέλτιστες συνθήκες διεργασίας.

Είτε είστε στη χημική, πετροχημική, φαρμακευτική ή βιομηχανία τροφίμων και ποτών, ο μετρητής διαφορικής πίεσης θαλάμου μεταλλικών μέσων All Metal Media, Μοντέλο DP73, είναι ο αξιόπιστος συνεργάτης σας για τον έλεγχο και την παρακολούθηση της διαδικασίας. Εμπιστευτείτε μας την ποιότητα, την αξιοπιστία και την ακρίβεια στις εφαρμογές διαδικασιών σας.

Εφαρμογή

● Για αέρια και υγρά επιθετικά μέσα που δεν είναι πολύ ιξώδη ή κρυσταλλοποιούν, επίσης σε επιθετικά περιβάλλοντα

● Παρακολούθηση και έλεγχος αντλίας

● Παρακολούθηση φίλτρου

● Μέτρηση στάθμης σε κλειστά δοχεία

Ειδικά χαρακτηριστικά

● Η μέτρηση διαφορικής πίεσης κυμαίνεται από -1 … +30 bar [-14,5 ... 435 psi] έως 0 ... 40 bar [0 ... 580 psi]

● Υψηλή πίεση εργασίας (στατική πίεση) και υψηλή ασφάλεια υπερφόρτωσης, επιλέξιμα 40 bar [580 psi], 100 bar [1.450 psi], 250 bar [3.625 psi], 400 bar [5.800 psi] και 650 bar [9.425 psi]

● Το υγρό κιβωτίου ταχυτήτων στο θάλαμο μέτρησης αποσβένει τον δείκτη σε περίπτωση υψηλών μεταβολών του ρυθμού πίεσης

● Μοντέλο DP73M: Έκδοση Monel

Λειτουργικότητα

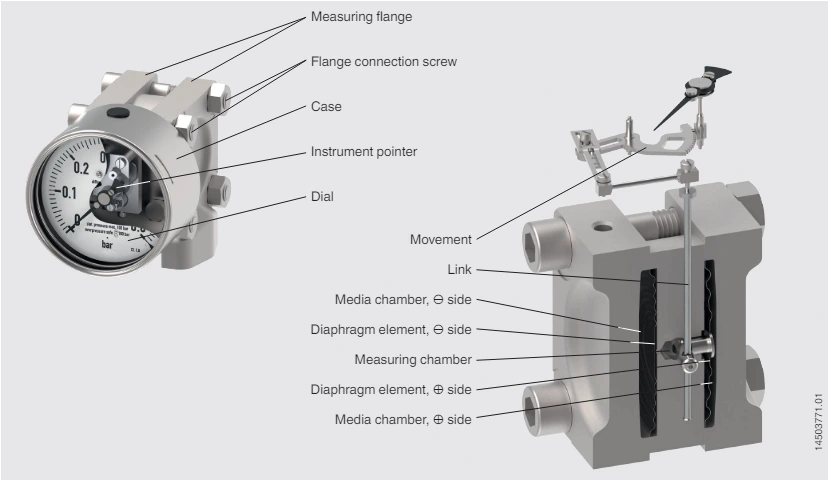

Αρχή σχεδίασης και λειτουργίας

■ Οι πιέσεις p1 και p2 δρουν στις πλευρές ⊕ και ⊖ του θαλάμου μέτρησης.

■ Οι θάλαμοι μέσων διαχωρίζονται από το θάλαμο μέτρησης γεμάτο με υγρό μετάδοσης με ένα στοιχείο διαφράγματος ο καθένας.

■ Η διαφορά πίεσης μεταξύ των πλευρών ⊕ και ⊖ εκτρέπει το διάφραγμα της πλευράς ⊕ και μετατοπίζει το υγρό μετάδοσης.

■ Η εκτροπή μεταδίδεται στην κίνηση μέσω του συνδέσμου.

■ Η κίνηση μετατρέπει την εκτροπή σε περιστροφή δείκτη. Ασφάλεια υπερφόρτωσης Μέσω των σημείων παραλαβής φορτίου με μεταλλική έδρα για τα στοιχεία του διαφράγματος, το όργανο μπορεί να αντέξει εξαιρετικά υψηλές πιέσεις εργασίας με ονομαστικές πιέσεις PN 40 ... PN 650 (40 ... 650 bar [580 ... 9.425 psi] ).

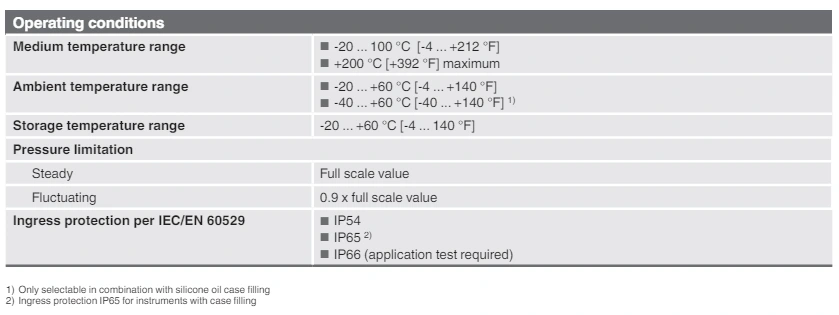

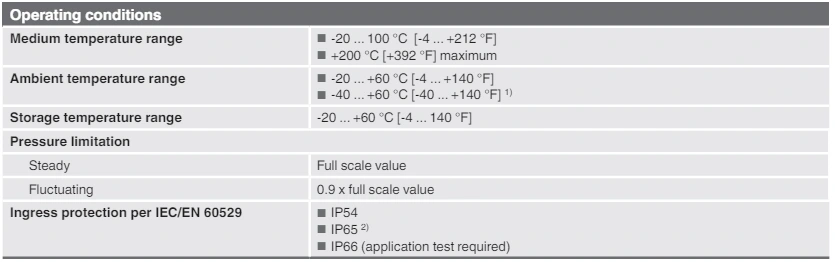

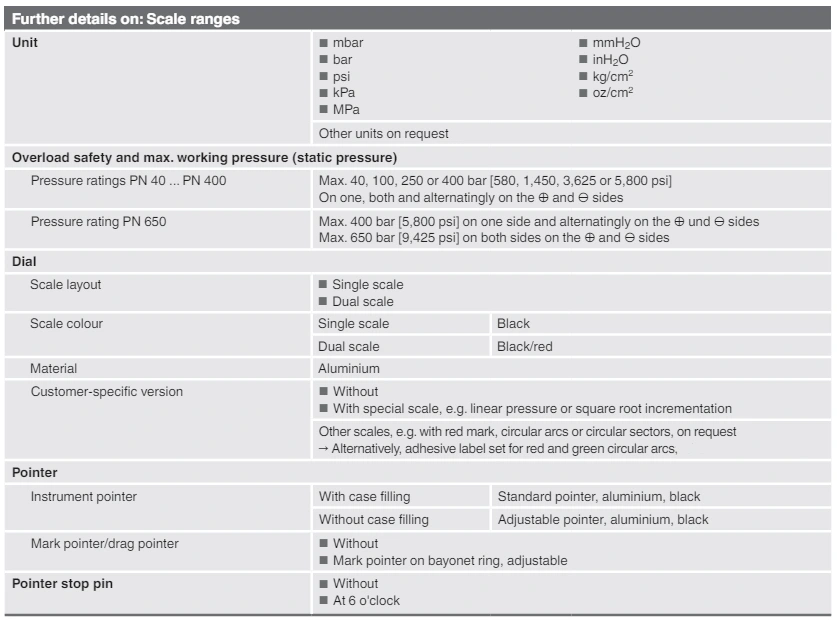

Προδιαγραφές

Πρότυπο

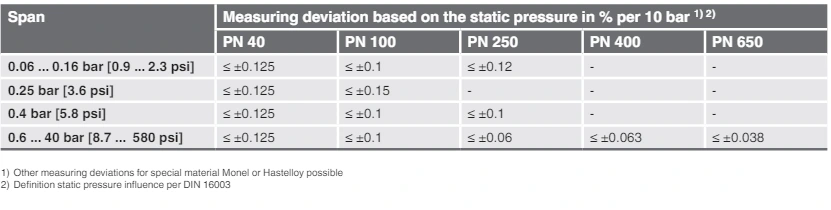

Επιρροή στατικής πίεσης

Άλλες συνδέσεις διαδικασίας κατόπιν αιτήματος

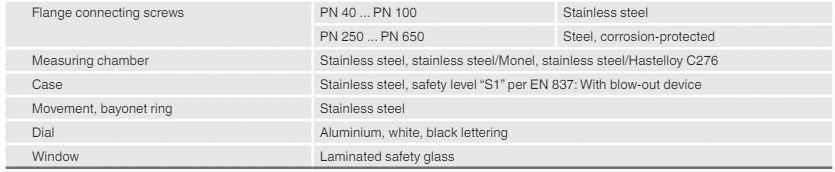

Υλικό (σε επαφή με το περιβάλλον)

Άλλες εκδόσεις

■ Χωρίς λάδια και γράσα

■ Χωρίς οξυγόνο, λάδια και γράσα

■ Για υδρογόνο

■ Χωρίς σιλικόνη

■ Σύμφωνα με το NACE MR 0175 / ISO 15156, χρήση σε περιβάλλοντα που περιέχουν H2S στην παραγωγή πετρελαίου και φυσικού αερίου

■ Ανά NACE 2) MR 0103 / ISO 17945, μέταλλα ανθεκτικά σε ρωγμές από καταπόνηση σουλφιδίου

■ Με απαγωγέα φλόγας πριν από την ανάφλεξη του όγκου 3) για σύνδεση στη ζώνη 0 (EPL Ga)

■ Διαφορικό μανόμετρο με επαφές διακόπτη, υψηλή ασφάλεια υπερφόρτωσης,

■ Μανόμετρο διαφορικής πίεσης με ηλεκτρικό σήμα εξόδου, υψηλή ασφάλεια υπερφόρτωσης
