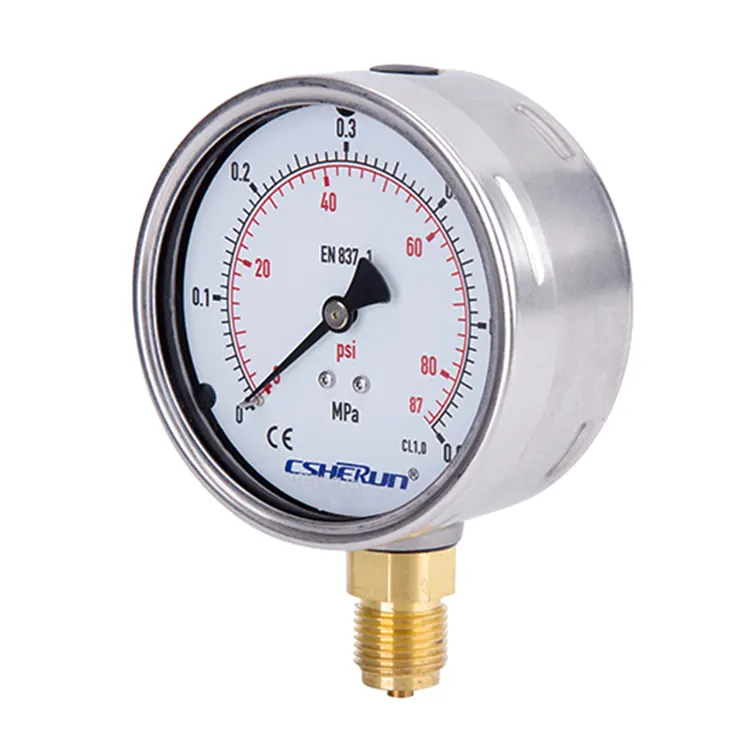

Το εξελιγμένο μετρητή πίεσης υγρού πλήρωσης, που παράγεται στην Κίνα, χρησιμοποιείται κυρίως για τη μέτρηση της πίεσης αερίου, με την ικανότητα να αξιολογεί τη μικροπίεση και να παρέχει έναν βαθμό προστασίας από την υπερπίεση. Κατασκευασμένο από κράμα χαλκού και περιτυλιγμένο σε στιβαρό ανοξείδωτο χάλυβα, αυτό το μετρητή εξασφαλίζει ακρίβεια και ανθεκτικότητα.
Ο μετρητής πίεσης υγρού πλήρωσης CSHERUN, που κατασκευάζεται στην Κίνα, έχει σχεδιαστεί για χρήση με αέρια και υγρά μέσα που δεν είναι πολύ παχύρρευστα, δεν κρυσταλλώνουν και δεν προκαλούν διάβρωση στα κράματα χαλκού. Κατά τη μέτρηση αερίου ή ατμού, είναι σημαντικό να τηρείτε τον πίνακα "Κριτήρια επιλογής ως προ EN 837-2" για να διασφαλίσετε τη συμβατότητα και την ακρίβεια.
Για μεγαλύτερη ευκολία, το CSHERUN προσφέρει την επιλογή προσαρμογής των σημάνσεων του καντράν σύμφωνα με τις συγκεκριμένες ανάγκες σας. Κατόπιν αιτήματος, μπορούμε επίσης να εκτυπώσουμε το λογότυπο της εταιρείας σας στο καντράν, παρέχοντας μια εξατομικευμένη πινελιά στο μετρητή πίεσης υγρού πλήρωσης.
● Ανθεκτικό σε κραδασμούς και κραδασμούς
● Κατάλληλο για έντονους κραδασμούς και υψηλά, δυναμικά φορτία πίεσης
● Κατάλληλο για όλα τα αέρια και υγρά μέσα που δεν εμποδίζουν το σύστημα πίεσης ή προσβάλλουν μέρη από κράμα χαλκού
● Μεγαλύτερη διάρκεια ζωής λόγω λιγότερης προστασίας από τη φθορά και τη διάβρωση του συστήματος μέτρησης
● Υδραυλικά
● Συμπιεστές, ναυπηγική
● Ιατρική μηχανική
● Αξιόπιστο και οικονομικά αποδοτικό
● Διατίθενται διαφορετικές προσαρμοσμένες εκδόσεις
● Για αέρια και υγρά μέσα που δεν είναι πολύ ιξώδη, μην κρυσταλλώνονται και μην προσβάλλουν κράματα χαλκού.
● ！Για τη μέτρηση αερίου ή ατμού, αυτοί οι μετρητές πρέπει να χρησιμοποιούνται σύμφωνα με τον πίνακα «Κριτήρια επιλογής όπως προ EN 837-2».
|
Μέγιστη τιμή κλίμακας μανόμετρου (bar) |
≤25 |
25 ≤ ≤ 600 |
＜600 έως ≤1000 |
|
Αριθμός κύκλων πίεσης |
120 000 |
100 000 |
30 000 |
|
Σχέδιο |
EN837-1 |
|
|
Ονομαστικό μέγεθος σε mm |
63, 100, 160 |
|
|
Κατηγορία Ακρίβειας (σύμφωνα με το EN837-1) |
63mm :Cl1.6 100, 160 mm : Cl1.0 |
|
|
Εύρος μέτρησης
|
-1 … 0bar έως -1 … 15bar 0 … 0,6 bar έως 0 … 1000 bar |
|
|
Περιοχή εφαρμογής
|
Σταθερός: Τιμή πλήρους κλίμακας ≤600bar ＞600bar 3/4 X τιμή πλήρους κλίμακας
Δυναμικό φορτίο: ≤600bar 0,9 X τιμή πλήρους κλίμακας ＞600bar 2/3 X τιμή πλήρους κλίμακας
Σύντομος χρόνος: ≤600bar 1,3 X τιμή πλήρους κλίμακας ＞600bar τιμή πλήρους κλίμακας |
|
|
Εύρος θερμοκρασίας λειτουργίας |
Περιβάλλον: -20…. +60 ℃ Μεσαίο: +60℃ μέγιστο |
|
|
Απόδοση θερμοκρασίας |
Όταν η θερμοκρασία του συστήματος μέτρησης αποκλίνει από τη θερμοκρασία αναφοράς (+20℃): max.±0,4%/10k του εύρους |
|
|
Βαθμός προστασίας |
IP65 (EN 60529) |
|
|
Σύνδεση διαδικασίας |
Κράμα χαλκού G1/2B – μέγεθος κλειδιού SW22 |
|
Θέση σύνδεσης
|
Κάτω βάση Κάτω βάση στήριξης Κεντρική πίσω βάση (μόνο για NS63) |
|
Στοιχείο πίεσης |
Κράμα χαλκού Σωλήνας τύπου ≤60bar "C". ＞60bar ελικοειδής σωλήνας |
|
Κίνηση |
Κράμα χαλκού |
|
Καντράν
|
Αλουμίνιο, λευκό, Μαύρο και κόκκινο σημάδι καντράν |
|
Δείκτης |
Αλουμίνιο, μαύρο |
|
Περίπτωση |
Ανοξείδωτο ατσάλι 304 με φυσητήρα |
|
Στεφάνη τύπου μπαγιονέτ |
Ανοξείδωτο ατσάλι 304 |
|
Παράθυρο |
Γυαλί ασφάλειας |
|
Υγρό πλήρωσης |
Γλυκερίνη (99,5%), Λάδι σιλικόνης (προαιρετικά) |
■ Άλλη σύνδεση διαδικασίας, το νήμα σύνδεσης μπορεί να είναι PT, NPT, BSPT κ.λπ.
■ Ειδικές ζυγαριές
■ Στεφάνι στήριξης πάνελ
■ Στερέωση 3 οπών, στεφάνη στήριξης πάνελ
■ Άλλες ειδικές εκδόσεις
