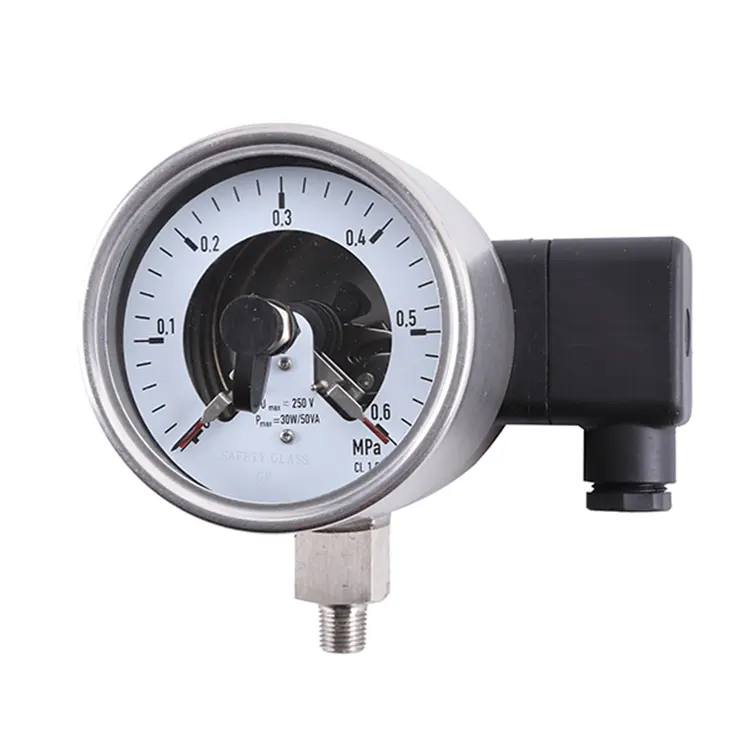

Μπορείτε να είστε σίγουροι ότι θα αγοράσετε προσαρμοσμένο μετρητή πίεσης σωλήνα Bourdon με επαφές διακόπτη από εμάς. Ανυπομονούμε να συνεργαστούμε μαζί σας, αν θέλετε να μάθετε περισσότερα, μπορείτε να μας συμβουλευτείτε τώρα, θα σας απαντήσουμε εγκαίρως! Το υπερσύγχρονο μανόμετρο Bourdon Tube με επαφές διακόπτη, που κατασκευάζεται στην Κίνα, χρησιμοποιείται κυρίως για τη μέτρηση της πίεσης του αερίου και προσφέρει δυνατότητες μέτρησης μικροπίεσης και προστασίας από υπερπίεση σε καθορισμένο βαθμό. Κατασκευασμένο με ανθεκτικό περίβλημα από ανοξείδωτο χάλυβα, αυτό το μετρητή εξασφαλίζει στιβαρότητα και μακροζωία.
Το μανόμετρο Bourdon Tube με επαφές διακόπτη διαθέτει έως και 4 επαφές διακόπτη ανά όργανο, καθιστώντας το ευέλικτο για διάφορες εφαρμογές. Επιπλέον, διατίθεται με πλήρωση θήκης για αντοχή σε φορτία υψηλής δυναμικής πίεσης ή κραδασμούς. Οι ειδικές εκδόσεις περιλαμβάνουν όργανα με επαγωγικές επαφές κατάλληλα για επικίνδυνες περιοχές, επαφές προσαρμοσμένες για εφαρμογές PLC και προαιρετικά διαθέσιμες στην έκδοση ασφαλείας S3 σύμφωνα με τα πρότυπα EN 837.
● Έλεγχος και ρύθμιση βιομηχανικών διεργασιών
● Παρακολούθηση εγκαταστάσεων και μεταγωγή κυκλωμάτων
● Για αέρια και υγρά επιθετικά μέσα που δεν είναι πολύ ιξώδη ή κρυσταλλοποιούν, επίσης σε επιθετικά περιβάλλοντα
● Χημική βιομηχανία, πετροχημική βιομηχανία, σταθμοί ηλεκτροπαραγωγής, εξόρυξη, on-/offshore, περιβαλλοντική τεχνολογία, κατασκευή μηχανημάτων και γενική κατασκευή εγκαταστάσεων
● Έως 4 επαφές διακόπτη ανά όργανο
● Διατίθεται επίσης με πλήρωση θήκης για φορτία υψηλής δυναμικής πίεσης ή κραδασμούς Όργανα με επαγωγικές επαφές για χρήση σε επικίνδυνες περιοχές
● Όργανα με επαφές για εφαρμογές PLC
● Όργανα προαιρετικά διαθέσιμα στην έκδοση ασφαλείας S3 κατά EN 837
|
Σχέδιο |
ΑΠΟ 16085 |
|
Ονομαστικό μέγεθος σε mm |
100, 160 |
|
Ακρίβεια |
1.0 |
|
Εύρος κλίμακας
|
0…0,6MPa έως 0…160MPa άλλες μονάδες (π.χ. psi, kPa) διαθέσιμες ή όλες τις άλλες ισοδύναμες περιοχές κενού ή συνδυασμένης πίεσης και κενού |
|
Περιορισμός πίεσης |
Σταθερή: Τιμή πλήρους κλίμακας Κυμαινόμενο: 0,9 x τιμή πλήρους κλίμακας Σύντομος χρόνος: 1,3 x τιμή πλήρους κλίμακας |
|
Επιτρεπόμενη θερμοκρασία |
Περιβάλλον: -20 … +60 °C
Μέσον: +200 °C [+392 °F] μέγ. με μη γεμάτα όργανα +100 °C [+212 °F] μέγ. με γεμάτα όργανα |
|
Επίδραση θερμοκρασίας |
Όταν η θερμοκρασία του συστήματος μέτρησης αποκλίνει από τη θερμοκρασία αναφοράς (+20 °C): μέγ. ±0,4 %/10 K τιμής πλήρους κλίμακας |
|
Προστασία εισόδου κατά IEC/EN 60529 |
IP65 |
|
Σύνδεση διαδικασίας |
SS316L ■ G ½ B ■ ½ NPT ■ M20 x 1,5 άλλα κατόπιν αιτήματος |
|
Θέση σύνδεσης |

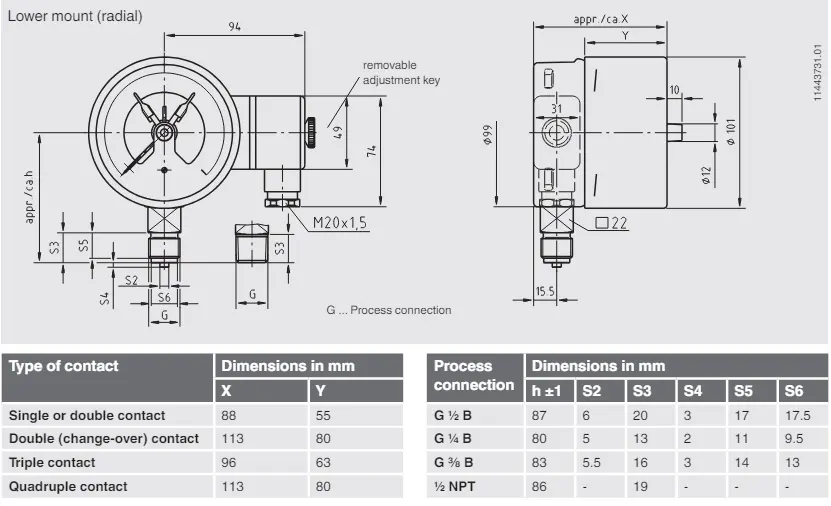

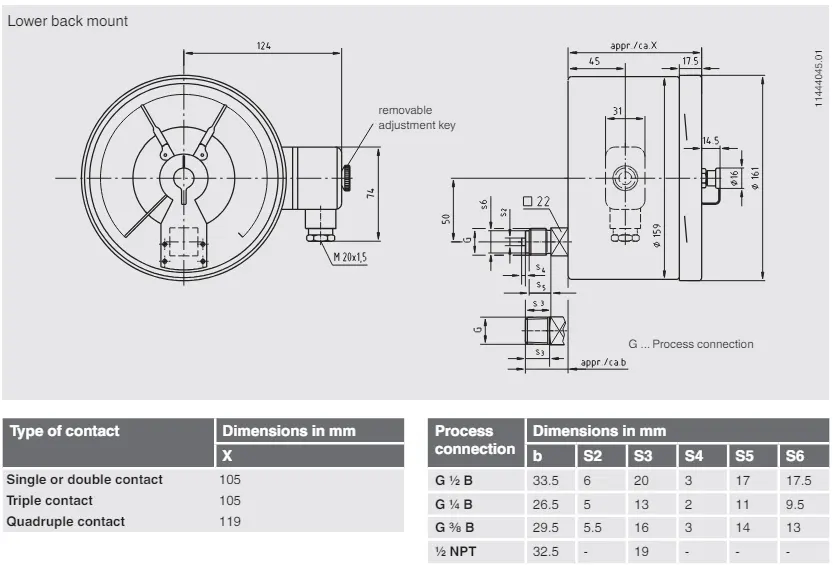

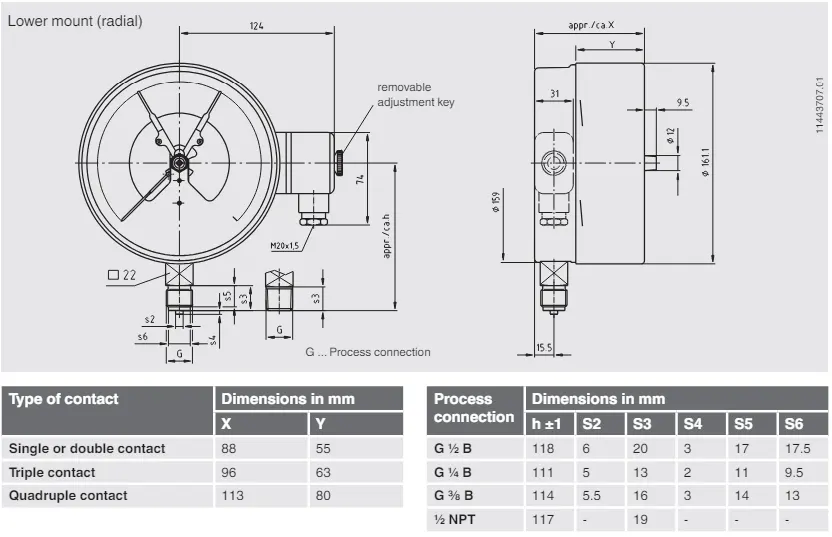

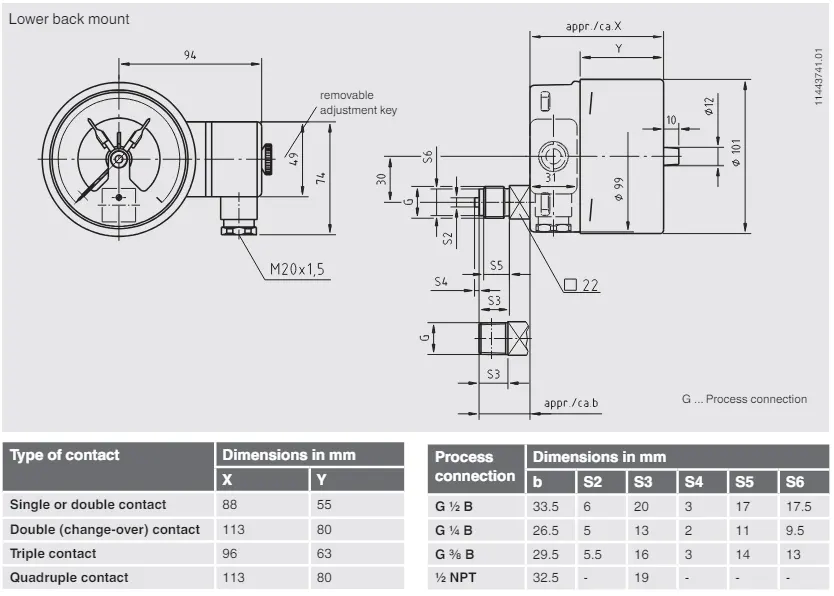

■ Κάτω βάση (ακτινική) ■ Κάτω βάση στήριξης |
|
Περίπτωση |
Ανοξείδωτο ατσάλι |
|
Στοιχείο πίεσης |
Ανοξείδωτο ατσάλι 316L τύπου C ή ελικοειδούς τύπου |
|
Κίνηση |
Ανοξείδωτο ατσάλι |
|
Καντράν |
Αλουμίνιο |
|
Ορισμός δείκτη |
Αλουμίνιο, κόκκινο |
|
Παράθυρο |
Πολυστρωματικό γυαλί ασφαλείας |
|
Ηλεκτρική σύνδεση |
Υποδοχή καλωδίου PA 6, μαύρο Ανά ομάδα μόνωσης VDE 0110 C/250 V Στυπιοθλίπτη καλωδίου M20 x 1,5 Ανακούφιση στελέχους 6 βιδωτοί ακροδέκτες + PE για διατομή αγωγού 2,5 mm² Άλλα κατόπιν αιτήματος |
|
Εναλλαγή επαφών |
Μαγνητική επαφή κουμπώματος μοντέλο EC02 ■ Δεν απαιτείται μονάδα ελέγχου και δεν απαιτείται παροχή ρεύματος ■ Απευθείας μεταγωγή έως 250 V, 1 A ■ Έως 4 επαφές διακόπτη ανά όργανο μέτρησης |

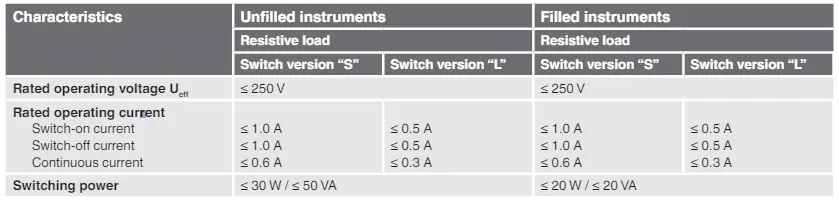

Προδιαγραφές για όργανα με μαγνητική επαφή κουμπώματος μοντέλο EC02
Το συνιστώμενο εύρος ρύθμισης των επαφών είναι 25 ... 75 % της κλίμακας (0 ... 100 % κατόπιν αιτήματος). Υλικό επαφής (στάνταρ): Ασήμι-νικέλιο, επίχρυσο
Ρύθμιση των επαφών
Το συνιστώμενο ελάχιστο διάκενο μεταξύ 2 επαφών είναι το 20 % του εύρους μέτρησης. Η υστέρηση του διακόπτη είναι 2 ... 5 % (συνήθης)

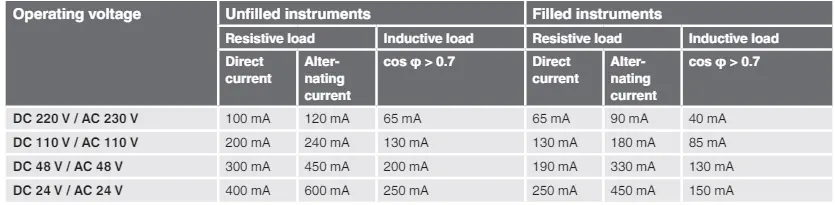

Συνιστώμενο φορτίο επαφής με ωμικά και επαγωγικά φορτία
Μοντέλα EC02.010.160, EC010.050.160
