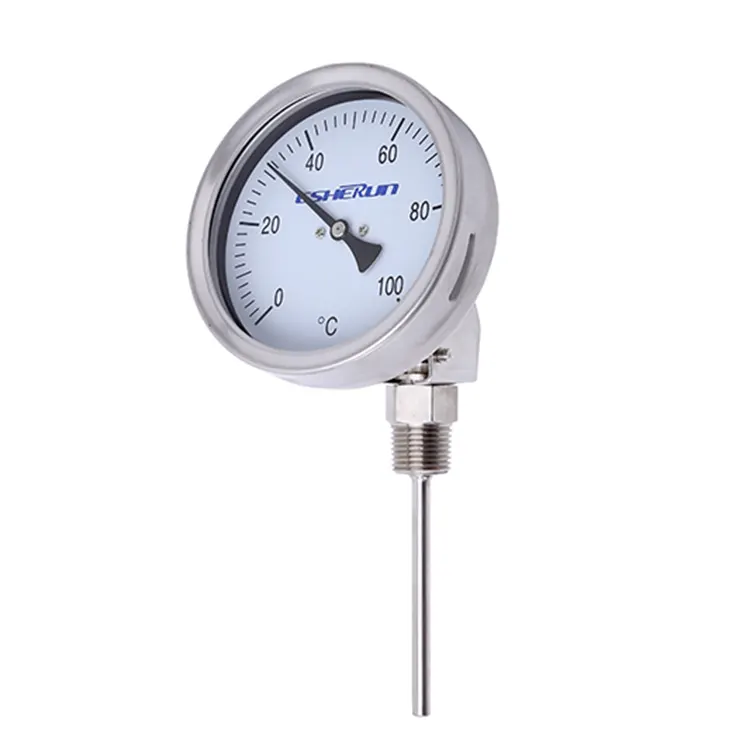

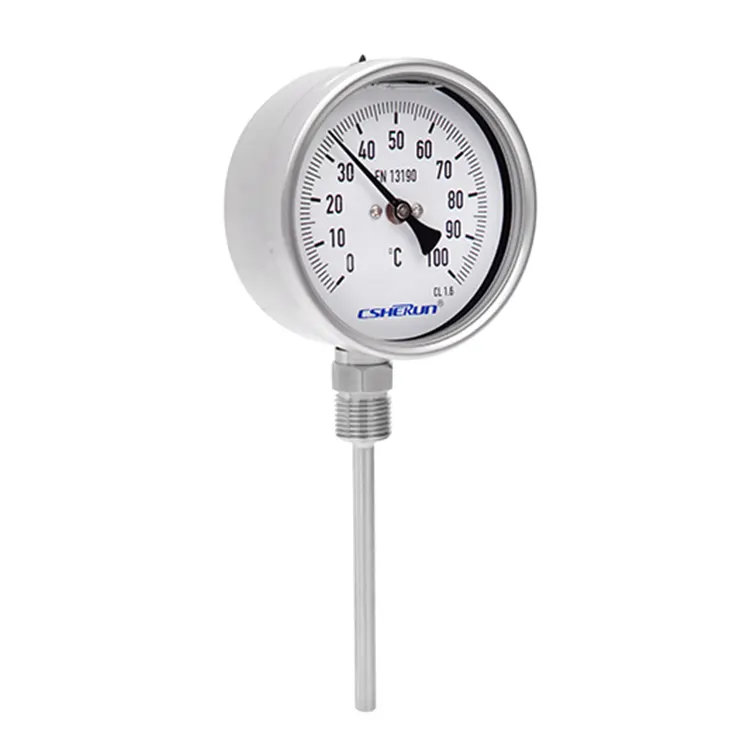

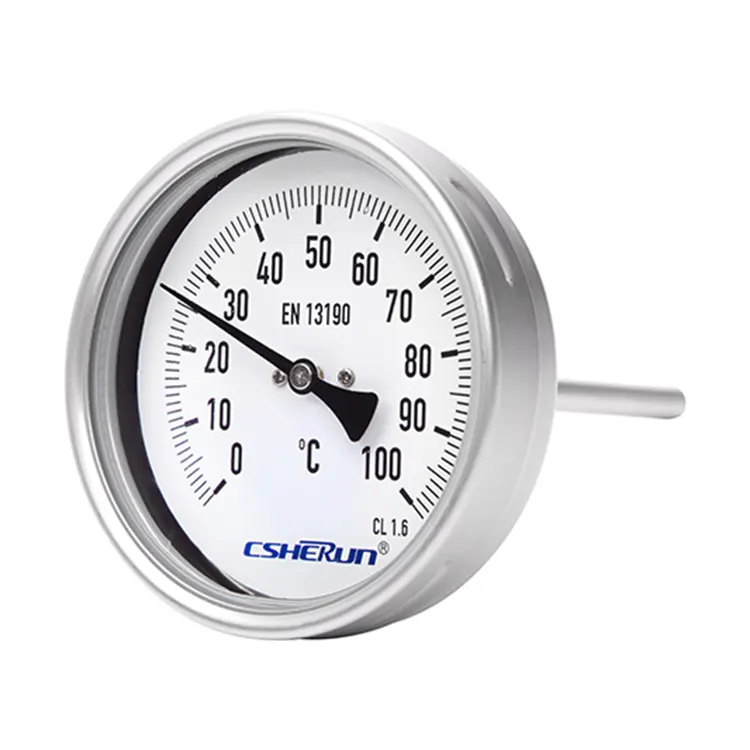

Η έκδοση διμεταλλικού θερμομέτρου CSHERUN διαπρέπει σε ποικίλα βιομηχανικά περιβάλλοντα, συμπεριλαμβανομένων χημικών, πετροχημικών, πετρελαίου και φυσικού αερίου, ενέργειας και επεξεργασίας νερού/λυμάτων. Η εξ ολοκλήρου κατασκευή του από ανοξείδωτο χάλυβα εγγυάται ανθεκτικότητα και αντοχή στη διάβρωση, καθιστώντας το ιδανικό για γενικά όργανα επεξεργασίας σε σκληρά και επιθετικά περιβάλλοντα. Για πρόσθετη εξατομίκευση, οι πελάτες μπορούν να ζητήσουν ειδικές σημάνσεις καντράν ή ακόμη και να τυπώσουν το λογότυπο της εταιρείας τους στο καντράν, βελτιώνοντας την αναγνώριση και τον επαγγελματισμό του οργάνου.
● Γενικά όργανα διεργασίας στις χημικές και πετροχημικές βιομηχανίες, τις βιομηχανίες πετρελαίου και φυσικού αερίου, τις βιομηχανίες ενέργειας και νερού/λυμάτων
● Μέτρηση θερμοκρασίας σε σκληρό και επιθετικό περιβάλλον
● Η κλίμακα κυμαίνεται από -60 ... +600 °C
● Για ακραίες θερμοκρασίες περιβάλλοντος
● Θήκη ξιφολόγχης φιλική προς τη συντήρηση
● Όλη η κατασκευή από ανοξείδωτο χάλυβα
● Μεμονωμένο μήκος στελέχους από 63 ... 1.000 mm
|
Σχέδιο |
EN13190 |
|
Στοιχείο μέτρησης |
Διμεταλλικό πηνίο |
|

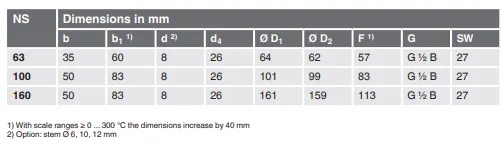

Ονομαστικό μέγεθος σε mm |
63, 100, 160 |
|
Σχεδιασμός σύνδεσης
|

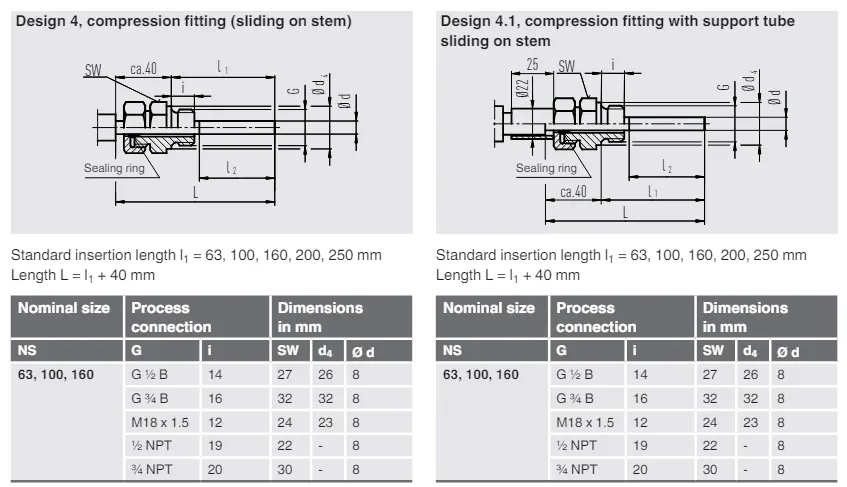

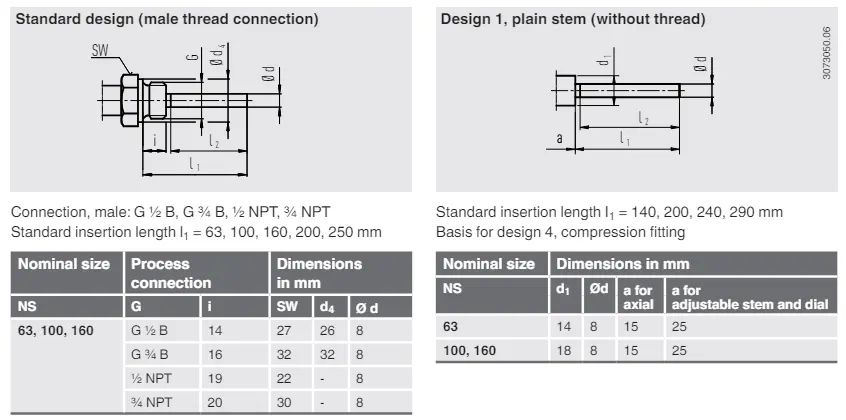

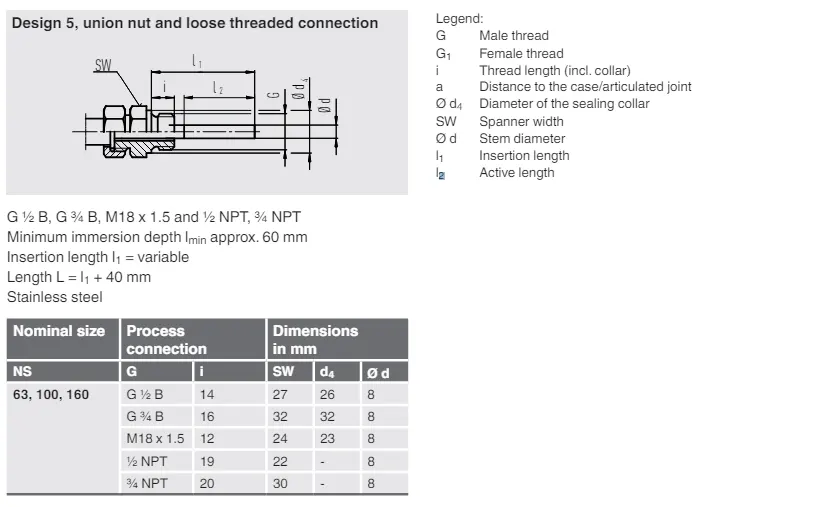

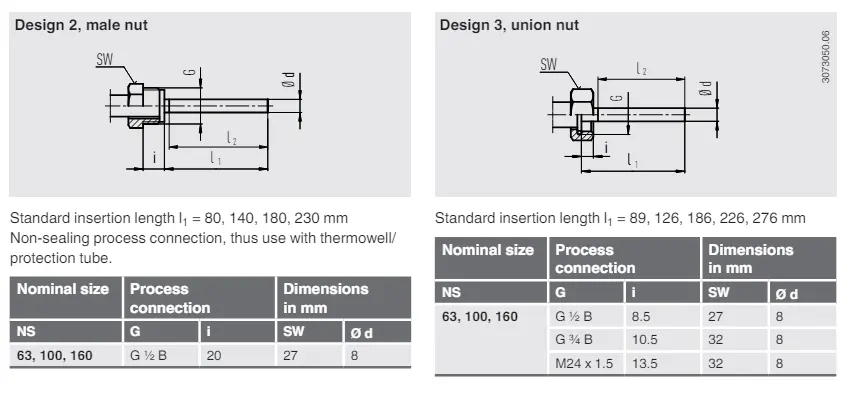

S, τυπική (αρσενική σύνδεση με σπείρωμα) 1, απλό στέλεχος (χωρίς κλωστή 2, αρσενικό παξιμάδι 3, παξιμάδι ένωσης 4, εξάρτημα συμπίεσης (ολίσθηση στο στέλεχος) 5, παξιμάδι ένωσης και χαλαρή σύνδεση με σπείρωμα |
|

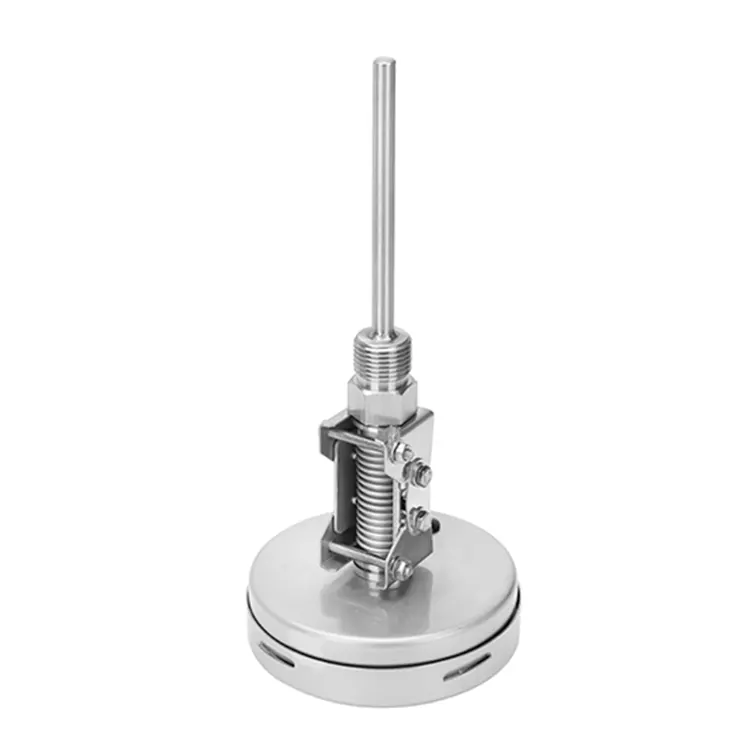

Έκδοση θήκης με ρυθμιζόμενο στέλεχος και καντράν |
Περιστρεφόμενο 90° και περιστρεφόμενο 360° |
|
Μονάδα (Εύρος κλίμακας)
|
°C Επιλογή: ■ °F ■ °C/°F (διπλή κλίμακα) ■ °F/°C (διπλή κλίμακα) |
|
Σύνδεση διαδικασίας
|
■ Απλό, χωρίς κλωστή ■ G ½ B ■ ½ NPT ■ G ½ θηλυκό ■ ½ NPT θηλυκό ■ M20 x 1,5 ■ M24 x 1,5 θηλυκό άλλα κατόπιν αιτήματος |
|
Ακρίβεια |
Κατηγορία 1 ανά EN13190 |
|
Η δουλειά χτύπησε |
Συνεχές φορτίο (1 έτος) Εύρος μέτρησης (EN13190) Σύντομος χρόνος (μέγ. 24 ώρες) Εύρος κλίμακας (EN13190)
|
|
Διάμετρος στελέχους |
6,35 χιλ Επιλογή: ■ 6 χλστ ■ 8 χιλ ■ 10 χλστ ■ 12 χλστ Άλλα κατόπιν αιτήματος |
|
Μήκος εισαγωγής L1 |
63 ... 1.000 χλστ Το ελάχιστο/μέγιστο μήκος εξαρτάται από το εύρος και τη διάμετρο μέτρησης |
|
Παράθυρο |
Γυαλί οργάνων NS 63: παράθυρο από πολυανθρακικό Επιλογή: Πολυστρωματικό γυαλί ασφαλείας, διαφανές πλαστικό που δεν θρυμματίζεται |
|
Μηδενική ρύθμιση (επιλογή) |
Στην πίσω πλευρά της θήκης, εξωτερική μόνο για ρυθμιζόμενο στέλεχος και καντράν |
|
Απόσβεση |
Χωρίς Επιλογή: Με γέμιση θήκης γλυκερίνης/λαδιού σιλικόνης, μέχρι μέγ. 250 °C (στον αισθητήρα) |
|
Διαβρεγμένα υλικά |
Στέλεχος, σύνδεση διεργασίας Ανοξείδωτο ατσάλι 304SS επιλογή: ανοξείδωτο ατσάλι 316L |
|
Μη βρεγμένα υλικά |
Θήκη, δαχτυλίδι ξιφολόγχης Ανοξείδωτο ατσάλι 304SS (προαιρετικό: ανοξείδωτο ατσάλι 316L) |
|
Καντράν |
Λευκό, μαύρο γράμμα αλουμινίου |
|
Δείκτης |
Αλουμίνιο, μαύρο |
|
Προστασία εισόδου κατά IEC/EN 60529 |
IP65 Επιλογή: ■ IP66 ■ IP67 |
|
Επιτρεπόμενες θερμοκρασίες |
Ambient (στην υπόθεση) -40 ... +70 °C (με/χωρίς υγρό πλήρωσης) Επιλογή: ■ -50 ... +70 °C ■ -70 ... +60 °C |
|
Αποθήκευση και μεταφορά |
-50 … +70 °C |
|
Επιτρεπόμενη πίεση λειτουργίας στο στέλεχος |
μέγ. 25 bar, στατικό |
|
Εύρος κλίμακας σε ℃ |
Εύρος μέτρησης σε ℃ |
Απόσταση κλίμακας σε ℃ |
|
-40 … +60 |
-30 … +50 |
1 |
|
-40 … +80 |
-30 … +60 |
2 |
|
-40 … +160 |
-30 … +140 |
2 |
|
-30 …+50 |
-20 …+40 |
1 |
|
-30 …+70 |
-20 …+60 |
1 |
|
-20… +60 |
-10… +50 |
1 |
|
-20… +80 |
-10… +70 |
1 |
|
-20… +100 |
0… +80 |
2 |
|
-20… +120 |
0… +100 |
2 |
|
-20… +140 |
0… +120 |
2 |
|
-10… +50 |
0… 40 |
1 |
|
0 … 60 |
10 … 50 |
1 |
|
0 … 80 |
10 …70 |
1 |
|
0… 100 |
10 … 90 |
1 |
|
0 … 120 |
10 … 110 |
2 |
|
0 … 150 |
20 … 130 |
2 |
|
0 … 160 |
20 … 140 |
2 |
|
0 … 200 |
20 … 180 |
2 |
|
0 … 250 |
30 … 220 |
2 |
|
0 … 300 |
30 … 270 |
5 |
|
0 … 400 |
50 … 350 |
5 |
|
0 … 500 |
50 … 450 |
5 |
|
0 … 600 |
100… 500 |
5 |

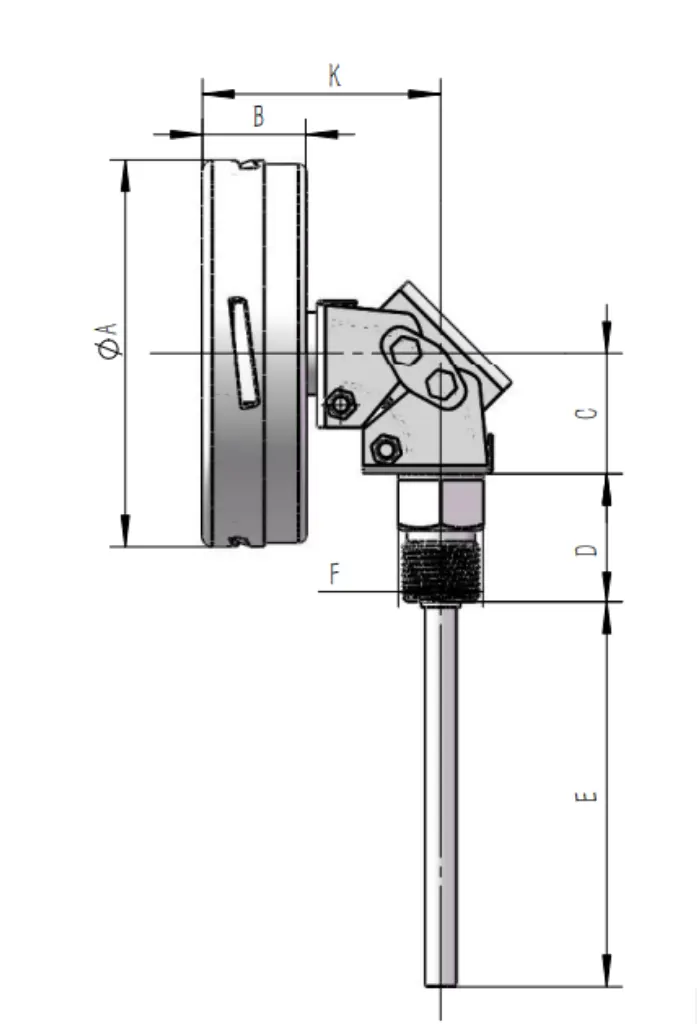

Έκδοση με ρυθμιζόμενο στέλεχος και καντράν
