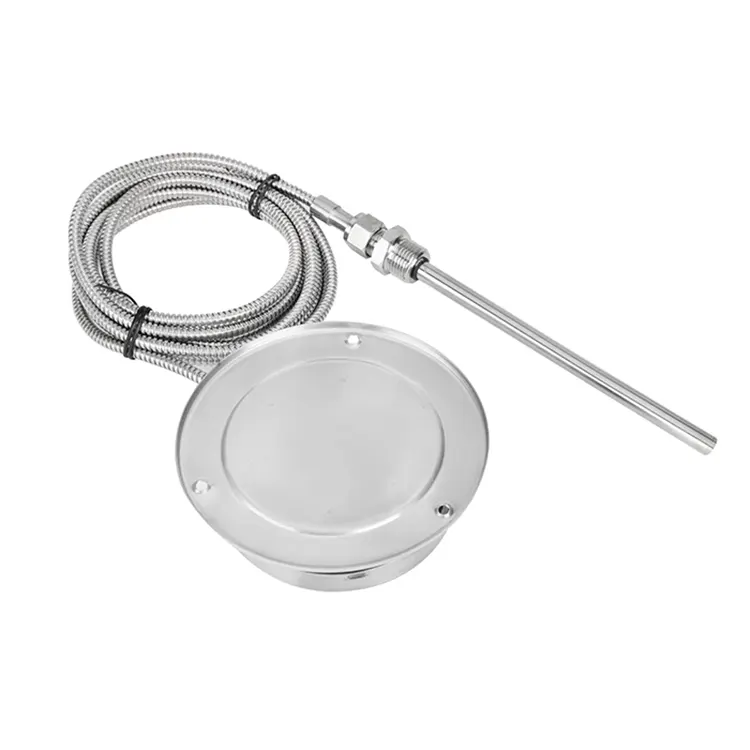

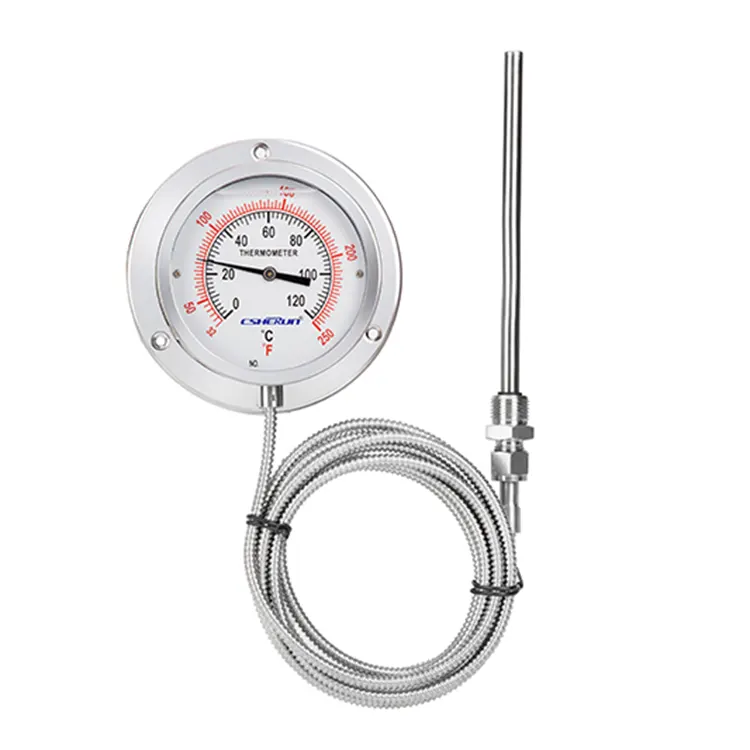

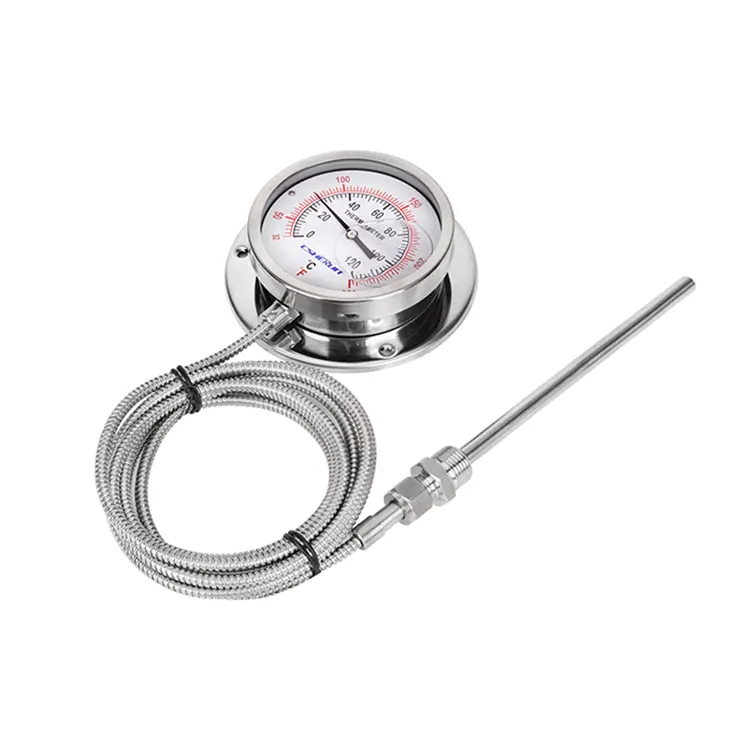

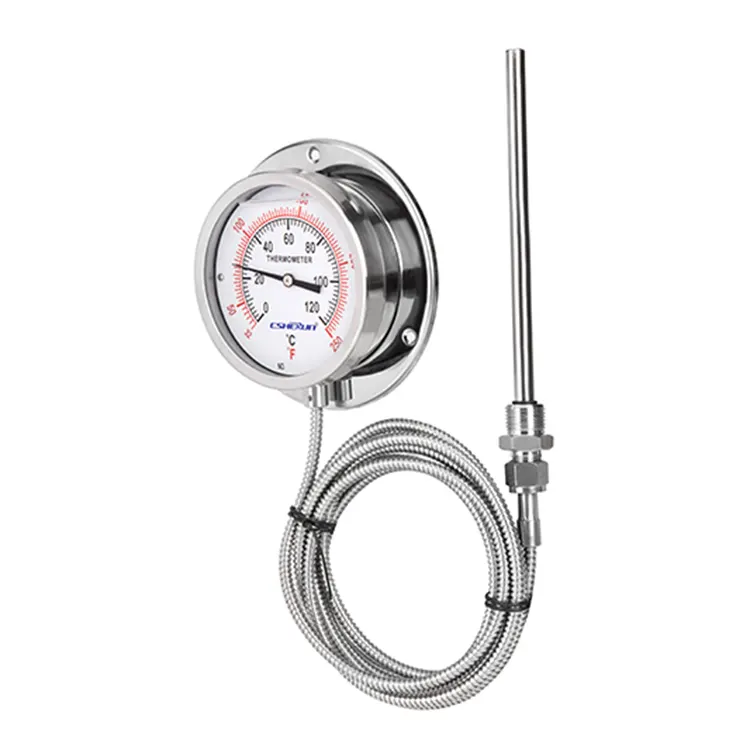

Τύπος πίεσης Μετρητής θερμοκρασίας

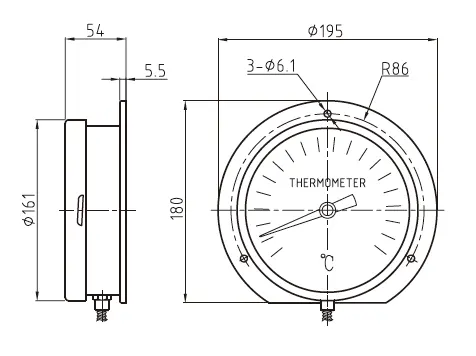

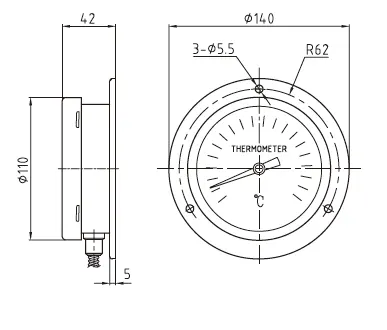

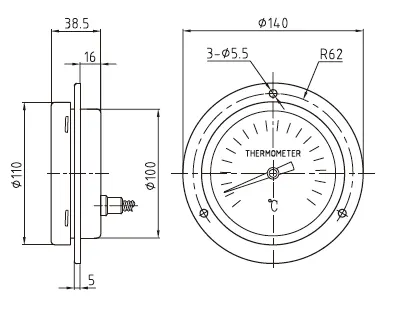

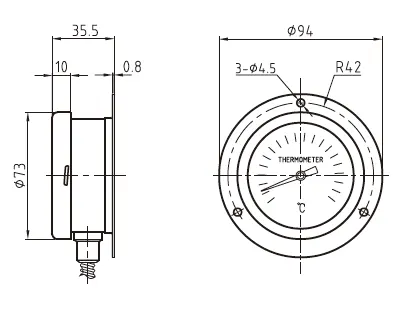

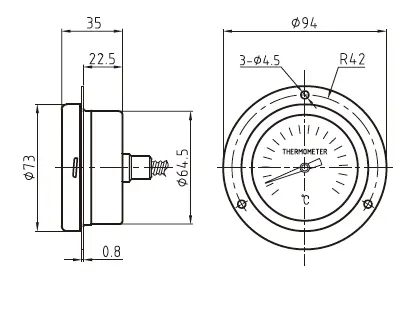

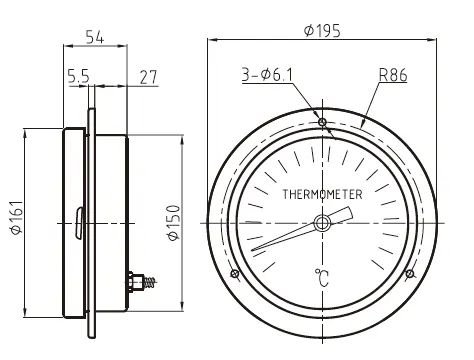

Σχέδιο

Αρχή μέτρησης

Σύστημα σωλήνων Bourdon

Ονομαστικό μέγεθος σε mm

63, 100, 150

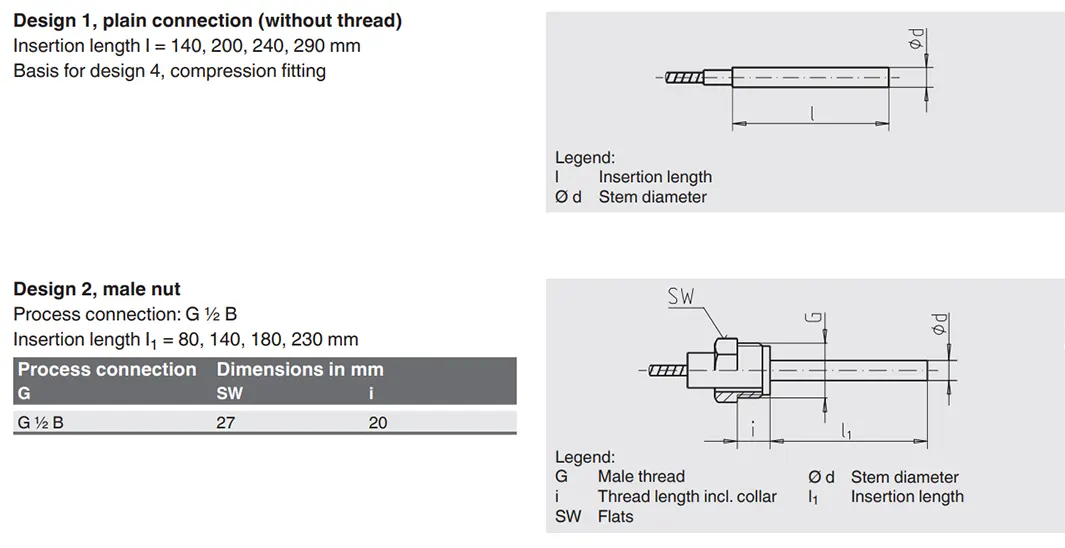

Σχεδιασμός σύνδεσης

1, απλό στέλεχος (χωρίς κλωστή)

2, αρσενικό παξιμάδι

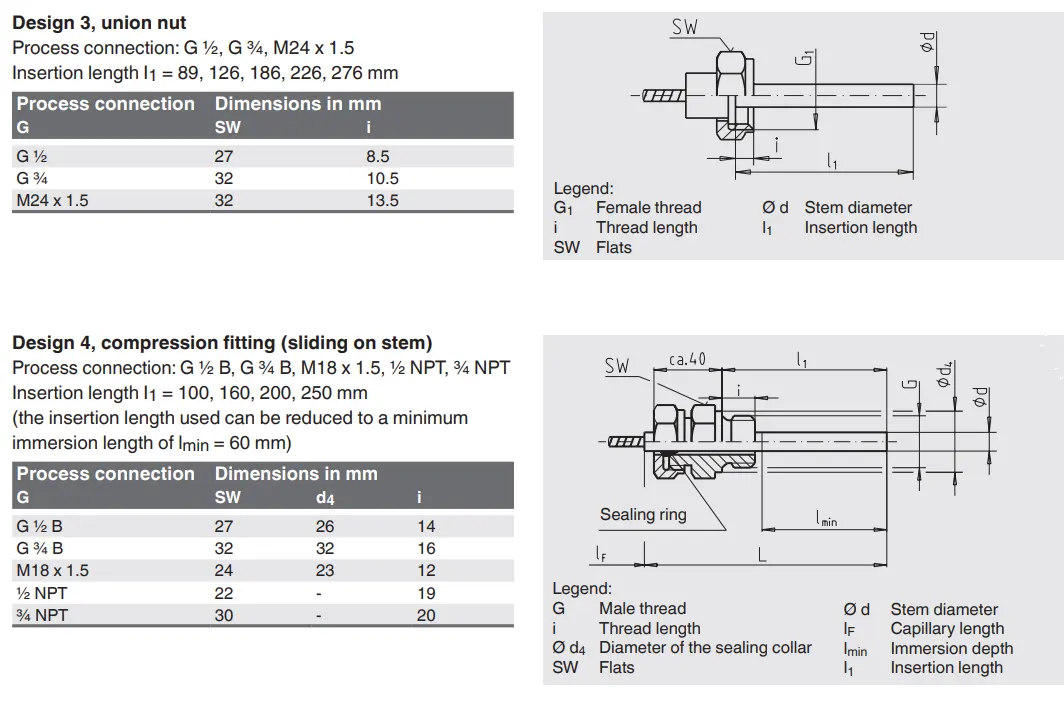

3, παξιμάδι ένωσης

4, εξάρτημα συμπίεσης (ολίσθηση στο στέλεχος)

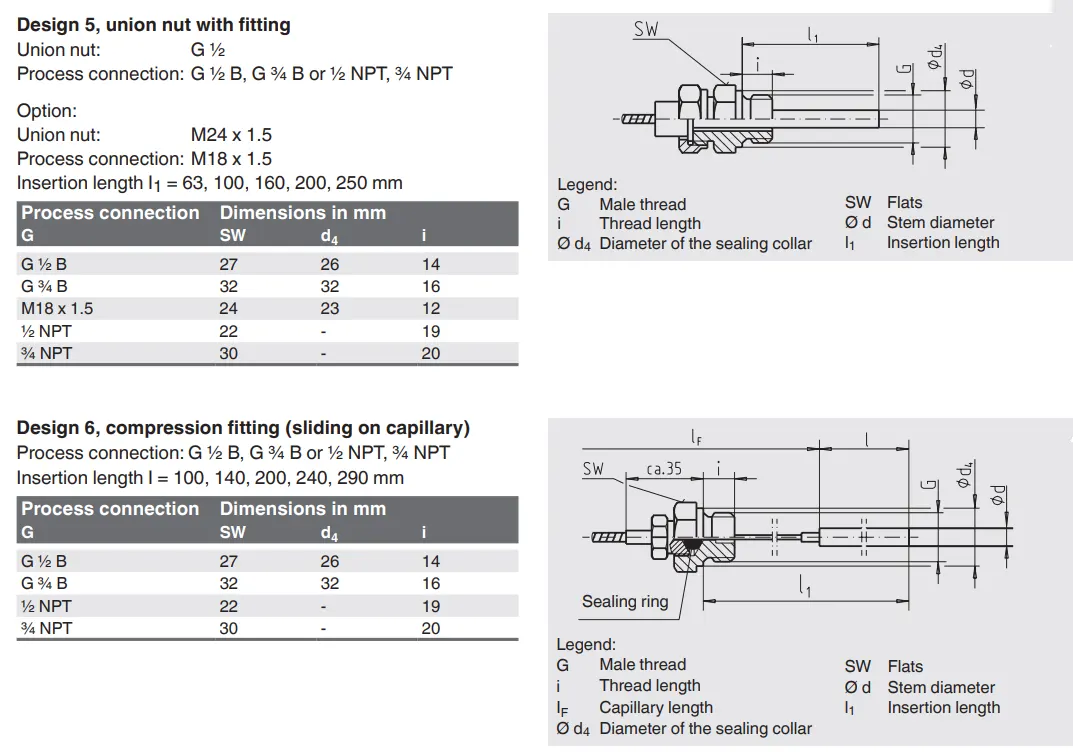

5, Ενωσιακό παξιμάδι με εξάρτημα

6, Εξάρτημα συμπίεσης (ολίσθηση στο τριχοειδές)

Μονάδα (Εύρος κλίμακας)

°C

Επιλογή:

■ °F

■ °C/°F (διπλή κλίμακα)

■ °F/°C (διπλή κλίμακα)

Σύνδεση διαδικασίας

■ Απλό, χωρίς κλωστή

■ G ½ B

■ ½ NPT

■ G ½ θηλυκό

■ ½ NPT θηλυκό

■ M20 x 1,5

■ M24 x 1,5 θηλυκό

άλλα κατόπιν αιτήματος

Κατηγορία ακρίβειας

Τάξη 2

Διάμετρος στελέχους

8mm, ανοξείδωτο ατσάλι 316L

Επιλογή

■ 6mm

■ 6,35 χλστ

■ 8 χλστ

■ 10 χλστ

■ 12 χλστ

Άλλα κατόπιν αιτήματος

Θήκη, δακτύλιος στεφάνης

Ανοξείδωτο ατσάλι 304

Επιλογή:

Ανοξείδωτο ατσάλι 316L

Σύνδεση

Ανοξείδωτο ατσάλι 316L

Παράθυρο

Γυαλί οργάνων: 100, 150

Διαφανές πλαστικό: 63

Επιλογή:

Πολυστρωματικό γυαλί ασφαλείας, διαφανές πλαστικό που δεν θρυμματίζεται

Καντράν

Λευκό, μαύρο γράμμα αλουμινίου

Δείκτης

Αλουμίνιο, μαύρο

Τριχοειδής είσοδος

Πίσω ή κάτω

Τριχοειδής

Μήκος σύμφωνα με τις προδιαγραφές του πελάτη (μέγ. 10 m), Ø 2 mm, ανοξείδωτο ατσάλι 1,4571, ακτίνα κάμψης όχι μικρότερη από 6 mm

Επιτρεπόμενη πίεση λειτουργίας στο στέλεχος

25 bar max, στατικό

Προστασία εισόδου

IP65 ανά IEC 60259 / IEC 529

Συνθήκες λειτουργίας

Εύρος θερμοκρασίας περιβάλλοντος (στην θήκη)

0 ... +40 °C μέγ. (άλλα κατόπιν αιτήματος)

Εύρος θερμοκρασίας αποθήκευσης

Χωρίς ύγρανση υγρού                                     ■ -50 ... +70 °C

με υγρό απόσβεση συμβατό με τρόφιμα                    ■ -20 ... +60 °C

Με υγρό υγρό                                        ■ -50 ... +60 °C

Εύρος κλίμακας σε ℃

Εύρος μέτρησης σε ℃

Απόσταση κλίμακας σε ℃

-60 … +40

-50 … +30

1

-40 … +60

-30 … +50

1

-30 …+50

-20 …+40

1

-20… +60

-10… +50

1

-20… +80

-10… +70

1

0 … 60

10 … 50

1

0 … 80

10 …70

1

0… 100

10 … 90

1

0 … 120

10 … 110

2

0 … 160

20 … 140

2

0 … 200

20 … 180

2

0 … 250

30 … 220

5

0 … 300

30 … 270

10

0 … 400

50 … 350

10
