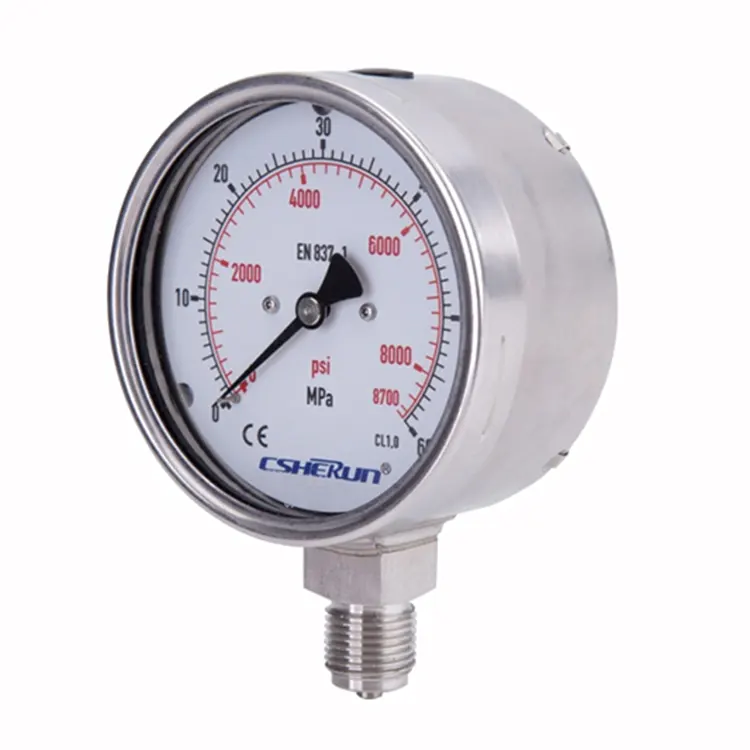

Το προηγμένο μετρητή πίεσης ασφαλείας, που κατασκευάζεται στην Κίνα, χρησιμοποιείται κυρίως για τη μέτρηση της πίεσης αερίου με ακρίβεια. Διαθέτει τη δυνατότητα μέτρησης τόσο της μικροπίεσης όσο και της παροχής προστασίας από την υπερπίεση σε κάποιο βαθμό, διασφαλίζοντας ασφάλεια και αξιοπιστία σε διάφορες εφαρμογές. Κατασκευασμένο με υλικά από ανοξείδωτο χάλυβα, αυτό το μετρητή προσφέρει εξαιρετική αντοχή και αντοχή στη διάβρωση, καθιστώντας το κατάλληλο για σκληρά και απαιτητικά περιβάλλοντα.
Το μετρητή πίεσης ασφαλείας χρησιμοποιείται ευρέως σε πολλούς κλάδους, συμπεριλαμβανομένης της βιομηχανίας πετρελαίου και φυσικού αερίου, της χημικής και πετροχημικής βιομηχανίας, της ηλεκτρομηχανικής, καθώς και της τεχνολογίας επεξεργασίας νερού και λυμάτων, μεταξύ άλλων. Η ευελιξία και η αξιοπιστία του το καθιστούν απαραίτητο εργαλείο για τη διασφάλιση της ασφαλούς και αποτελεσματικής λειτουργίας διαφόρων συστημάτων και διαδικασιών σε αυτούς τους κρίσιμους τομείς.
Ο μετρητής πίεσης ασφαλείας από το αξιόπιστο εργοστάσιο της Κίνας, CSHERUN, προσφέρει επιλογές προσαρμογής που ταιριάζουν στις συγκεκριμένες ανάγκες σας. Έχετε την ευελιξία να επιλέξετε ειδικές σημάνσεις καντράν σύμφωνα με τις προτιμήσεις σας κατά την υποβολή μιας παραγγελίας. Επιπλέον, κατόπιν αιτήματος, μπορούμε να εκτυπώσουμε το εξατομικευμένο λογότυπο της εταιρείας σας στο καντράν, προσθέτοντας μια νότα επαγγελματισμού και ταυτότητας επωνυμίας στον εξοπλισμό σας. Με το CSHERUN, δεν λαμβάνετε απλώς ένα προϊόν υψηλής ποιότητας αλλά και εξατομικευμένη υπηρεσία προσαρμοσμένη στις απαιτήσεις σας.
● Αυξημένες απαιτήσεις ασφάλειας για προσωπική προστασία

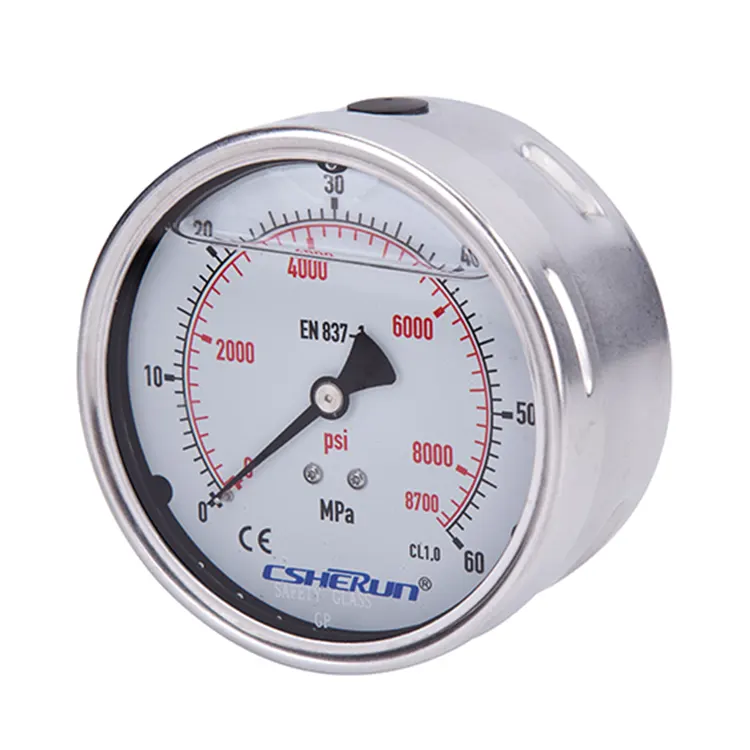

● Με θήκη γεμάτη υγρό για εφαρμογές με φορτία υψηλής δυναμικής πίεσης ή κραδασμούς
● Για αέρια και υγρά επιθετικά μέσα που δεν είναι πολύ ιξώδη ή κρυσταλλοποιούν, επίσης σε επιθετικά περιβάλλοντα
● Βιομηχανία πετρελαίου και φυσικού αερίου, χημικές και πετροχημικές βιομηχανίες, ηλεκτρομηχανική και επίσης τεχνολογία νερού και λυμάτων
● Έκδοση ασφαλείας με συμπαγές τοίχωμα διαφράγματος σχεδιασμένο σύμφωνα με τις απαιτήσεις και τις συνθήκες δοκιμής του EN 837-1
● Εξαιρετική σταθερότητα κύκλου φορτίου και αντοχή σε κραδασμούς
● Εξολοκλήρου από ανοξείδωτο χάλυβα
● Η κλίμακα κυμαίνεται από 0 … 0,6 έως 0 … 1.000 bar
|
Μέγιστη τιμή κλίμακας μανόμετρου (bar) |
≤25 |
25 ≤ ≤ 600 |
＜600 έως ≤1000 |
|
Αριθμός κύκλων πίεσης |
120 000 |
100 000 |
30 000 |
|
Σχέδιο |
EN837-1 |
|
|
Ονομαστικό μέγεθος σε mm |
63, 100, 160 |
|
|
Κατηγορία ακρίβειας |
NS 63: 1.6 NS 100, 160: 1,0 |
|
|
Εύρος κλίμακας
|
NS 63: 0 ... 1 έως 0 ... 1.000 bar NS 100: 0 ... 0,6 έως 0 ... 1.000 bar ή όλες τις άλλες ισοδύναμες περιοχές κενού ή συνδυασμένης πίεσης και κενού |
|
|
Περιορισμός πίεσης
|
NS 63: Σταθερή: 3/4 x τιμή πλήρους κλίμακας Κυμαινόμενο: 2/3 x τιμή πλήρους κλίμακας Σύντομος χρόνος: Τιμή πλήρους κλίμακας
NS 100: Σταθερή: Τιμή πλήρους κλίμακας Κυμαινόμενο: 0,9 x τιμή πλήρους κλίμακας Σύντομος χρόνος: 1,3 x τιμή πλήρους κλίμακας |
|
|
Επιτρεπόμενη θερμοκρασία
|
Περιβάλλων: -40 … +60 °C με μη γεμάτα όργανα -20 … +60 °C με όργανα με γέμιση γλυκερίνης
Μέσον: +200 °C μέγιστο με μη γεμάτα όργανα +100 °C μέγιστο με γεμάτα όργανα |
|
|
Επίδραση θερμοκρασίας |
Όταν η θερμοκρασία του συστήματος μέτρησης αποκλίνει από τη θερμοκρασία αναφοράς (+20 °C): μέγ. ±0,4 %/10 K τιμής πλήρους κλίμακας |
|
|
Προστασία εισόδου κατά IEC/EN 60529 |
IP65 (όργανα με σύνδεση πίσω στήριξης: IP54) |
|
|
Σύνδεση διαδικασίας
|
Ανοξείδωτο ατσάλι 316L (NS 63: 1.4571) Κάτω βάση (ακτινική) ή κάτω βάση NS 63: G ¼ B (αρσενικό), SW 14 NS 100: G ½ B (αρσενικό), SW 22 |
|
Στοιχείο πίεσης |
Ανοξείδωτο ατσάλι 316L τύπου C ή ελικοειδούς τύπου |
|
Κίνηση |
Ανοξείδωτο ατσάλι |
|
Καντράν |
Αλουμίνιο, λευκό, μαύρο γράμματα NS 63 με καρφίτσα στάσης δείκτη |
|
Δείκτης |
Αλουμίνιο, μαύρο |
|
Περίπτωση |
Ανοξείδωτος χάλυβας, με συμπαγές τοίχωμα διαφράγματος (Στερεό μπροστινό μέρος) και εξάτμιση πίσω, εύρος κλίμακας ≤ 0 ... 16 bar (κάτω βάση) με βαλβίδα αντιστάθμισης στη θήκη εξαερισμού |
|
Παράθυρο |
Πολυστρωματικό γυαλί ασφαλείας (NS 63: Polcarbonate) |
|
Δαχτυλίδι |
Δαχτυλίδι μπαγιονέτ, από ανοξείδωτο ατσάλι |
|
Υγρό πλήρωσης |
Γλυκερίνη (μίγμα γλυκερίνης-νερού για κλίμακες κλίμακας ≤ 0 ... 2,5 bar) |
■ Άλλη σύνδεση διαδικασίας
■ Συναρμολόγηση σε στεγανοποιητικά μεμβράνης, ανατρέξτε στην ενότητα τσιμούχες διαφράγματος αναθεώρησης προϊόντος
■ Σύστημα μέτρησης Monel
■ Φλάντζα στήριξης πάνελ, από ανοξείδωτο χάλυβα ή γυαλισμένο ανοξείδωτο χάλυβα
■ Προεξοχές επιφανειακής τοποθέτησης στο πίσω μέρος, από ανοξείδωτο χάλυβα
■ Θερμοκρασίες περιβάλλοντος -40 °C: Γέμισμα λαδιού σιλικόνης
■ Προστασία εισόδου IP66, IP67
■ Μανόμετρο σωλήνα Bourdon με επαφές διακόπτη
