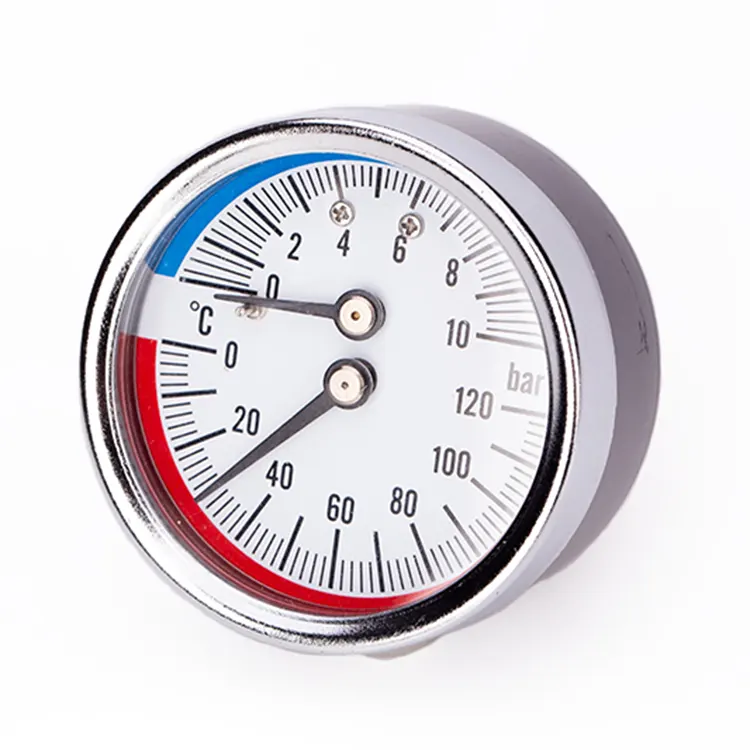

Ο μετρητής θερμοκρασίας και πίεσης προσφέρει ευέλικτη χρήση, χάρη στη συνδυασμένη ένδειξη πίεσης και θερμοκρασίας. Με την πίεση να εμφανίζεται στο επάνω μέρος και τη θερμοκρασία στο κάτω μέρος, η κλίμακα θερμοκρασίας κάμπτεται έξυπνα προς τα κάτω για σαφή αναγνωσιμότητα. Εναλλακτικά, ο μετρητής μπορεί επίσης να διαμορφωθεί με θερμοκρασία στο πάνω μέρος και πίεση στο κάτω μέρος, καλύπτοντας διαφορετικές προτιμήσεις και ανάγκες.
Το όργανο διαθέτει εντυπωσιακά εύρη κλίμακας, προσφέροντας ενδείξεις πίεσης από 0 έως 16 bar και ενδείξεις θερμοκρασίας από 0 έως 150 °C. Είναι ιδανικό για συστήματα θέρμανσης, καθώς και συνδυαστικούς λέβητες που παρέχουν τόσο ζεστό νερό όσο και θέρμανση, εξασφαλίζοντας ακριβή και αξιόπιστη παρακολούθηση των κρίσιμων παραμέτρων.
● Συστήματα θέρμανσης
● Λέβητες με ζεστό νερό και θέρμανση
● Συνδυασμένη ένδειξη πίεσης και θερμοκρασίας,
Στην άνω πίεση, στην κάτω θερμοκρασία, η κλίμακα θερμοκρασίας κάμπτεται προς τα κάτω
Στην πάνω θερμοκρασία, στην κάτω πίεση
● Η κλίμακα κυμαίνεται στα 0 … 16 bar, 0 ... 150 °C
Το θερμομανόμετρο με διμεταλλικό σύστημα τοποθετείται απευθείας στο σημείο μέτρησης μέσω στελέχους. Η βαλβίδα επιτρέπει το ξεβίδωμα του οργάνου μέτρησης χωρίς να χρειάζεται να αδειάσετε πρώτα το σύστημα θέρμανσης. Λόγω του συνδυασμού ενός μετρητή πίεσης και ενός διμεταλλικού θερμόμετρου, το όργανο μπορεί να χρησιμοποιηθεί με ευελιξία σε μια μεγάλη ποικιλία εφαρμογών.
|
Ονομαστικό μέγεθος σε mm |
40, 50, 63, 80 |
|
|
Κατηγορία ακρίβειας |
■ Πίεση: 2,5 (EN 837-1) ■ Θερμοκρασία: ±2,5 °C Εύρος κλίμακας ■ Πίεση: 0 ... 1 έως 0 ... 16 bar ■ Θερμοκρασία: 0 ... 100 έως 0 ... 150 °C |
|
|
Εύρος εργασίας
|
■ Πίεση: Σταθερή: 3/4 x τιμή πλήρους κλίμακας Κυμαινόμενο: 2/3 x τιμή πλήρους κλίμακας Σύντομος χρόνος: Τιμή πλήρους κλίμακας
■ Θερμοκρασία: Τιμή πλήρους κλίμακας |
|
|
Στοιχεία μέτρησης |
■ Πίεση: Σωλήνας Bourdon, κράμα χαλκού ■ Θερμοκρασία: Διμεταλλικό πηνίο, κράμα χαλκού |
|
|
Σύνδεση διαδικασίας |
R 1/2 ISO 7 (αρσενικό), επίπεδες 22 mm |
|
|
Τοποθεσία σύνδεσης
|
Κάτω βάση (LM) 1 Κεντρική πίσω βάση (CBM) |
|
|
Περίπτωση |
Πλαστικό, μαύρο Ή Ατσάλι, μαύρη λάκα |
|
|
Κίνηση |
Κράμα χαλκού |
|
|
Καντράν |
Γράμματα αλουμινίου, λευκά, μαύρα Η κλίμακα πίεσης σημειώνεται με μπλε, η κλίμακα θερμοκρασίας σημειώνεται με κόκκινο |
|
|
Δείκτης |
Αλουμίνιο, μαύρο |
|
|
Παράθυρο |
Πλαστική ύλη |
|
■ Άλλη σύνδεση διαδικασίας
■ Βαλβίδα διακοπής, κράμα χαλκού
■ Γυαλί οργάνων (με συρόμενο πλαίσιο)
■ Άλλα εύρη κλίμακας
■ Ειδικές ζυγαριές
