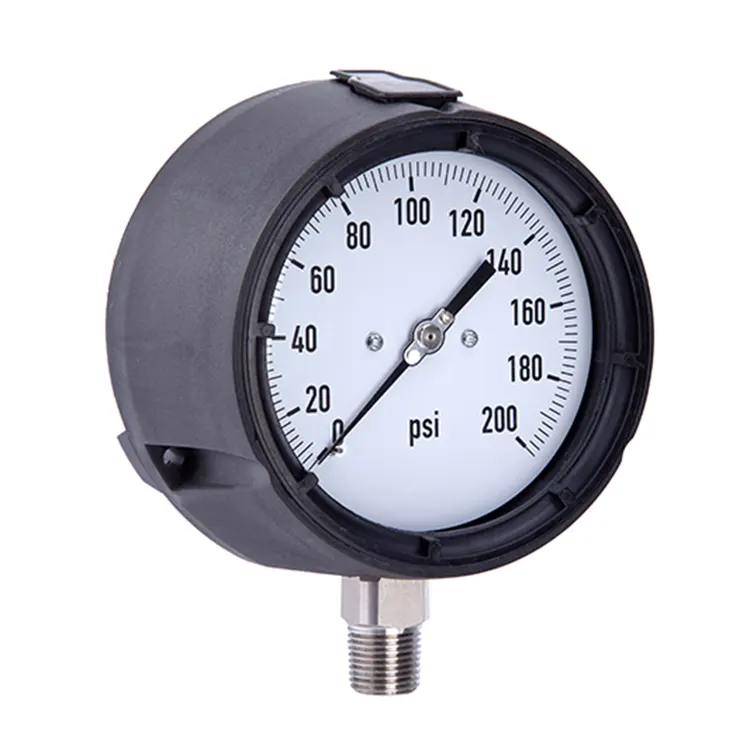

Ο προηγμένος μετρητής πίεσης διεργασίας, που κατασκευάζεται στην Κίνα, χρησιμοποιείται κυρίως για τη μέτρηση της πίεσης του αερίου, προσφέροντας δυνατότητες μέτρησης μικροπίεσης και προστασίας από υπερπίεση σε κάποιο βαθμό. Κατασκευασμένο από ανοξείδωτο χάλυβα και στεγασμένο σε φαινολικά υλικά θήκης, αυτό το μετρητή μπορεί να υπερηφανεύεται για εξαιρετική σταθερότητα στον κύκλο φορτίου και αντοχή σε κραδασμούς.
Η έκδοση Safety του μετρητή πίεσης διεργασίας διαθέτει ένα συμπαγές τοίχωμα διαφράγματος σχεδιασμένο σύμφωνα με τις απαιτήσεις και τις συνθήκες δοκιμής του ASME B 40.100. Επιπλέον, περιλαμβάνει γέμισμα θήκης για αντοχή σε φορτία υψηλής δυναμικής πίεσης και κραδασμούς, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα εφαρμογών. Η κλίμακα κυμαίνεται από 0 έως 10 psi έως 0 έως 30.000 psi [0 έως 0,6 bar έως 0 έως 2.000 bar], παρέχοντας ευελιξία για διάφορες ανάγκες μέτρησης πίεσης.
Το μανόμετρο διεργασίας CSHERUN είναι ιδανικό για εφαρμογές που περιλαμβάνουν εξαιρετικά δυναμικά φορτία πίεσης και κραδασμούς. Είναι κατάλληλο για τη μέτρηση αέριων και υγρών επιθετικών μέσων που δεν είναι ιδιαίτερα ιξώδη ή κρυσταλλοποιούν, ακόμη και σε σκληρά περιβάλλοντα. Αυτός ο δείκτης υπερέχει στη βιομηχανία διεργασιών, συμπεριλαμβανομένης της κατασκευής εργοστασίων, της χημικής και πετροχημικής βιομηχανίας, των σταθμών ηλεκτροπαραγωγής, της εξόρυξης, τόσο σε χερσαία όσο και σε υπεράκτια περιβάλλοντα, και στην περιβαλλοντική τεχνολογία. Επιπλέον, είναι κατάλληλο για την κατασκευή μηχανημάτων και γενικά για την κατασκευή εγκαταστάσεων.
● Για εφαρμογές με εξαιρετικά δυναμικά φορτία πίεσης και κραδασμούς
● Για αέρια και υγρά επιθετικά μέσα που δεν είναι πολύ ιξώδη ή κρυσταλλοποιούν, επίσης σε επιθετικά περιβάλλοντα
● Βιομηχανία διεργασιών: Κατασκευή εργοστασίων, χημική βιομηχανία, πετροχημική βιομηχανία, σταθμοί ηλεκτροπαραγωγής, εξόρυξη, on-/offshore και περιβαλλοντική τεχνολογία
● Κατασκευή μηχανημάτων και γενική κατασκευή εγκαταστάσεων
● Εξαιρετική σταθερότητα κύκλου φόρτωσης και αντοχή σε κραδασμούς
● Έκδοση ασφαλείας με συμπαγές τοίχωμα διαφράγματος σχεδιασμένο σύμφωνα με τις απαιτήσεις και τις συνθήκες δοκιμής του ASME B 40.100
● Με πλήρωση θήκης για εφαρμογές με φορτία υψηλής δυναμικής πίεσης και κραδασμούς
● Η κλίμακα κυμαίνεται από 0 … 10 έως 0 … 30.000 psi [0 ... 0,6 έως 0 ... 2.000 bar]
|
Μέγιστη τιμή κλίμακας μανόμετρου (bar) |
≤25 |
25 ≤ ≤ 600 |
＜600 έως ≤1000 |
|
Αριθμός κύκλων πίεσης |
120 000 |
100 000 |
30 000 |
|
Σχέδιο |
ASME B40.100 |
|
Ονομαστικό μέγεθος σε mm |
115, 160 |
|
Κατηγορία ακρίβειας |
±0,5% < 1600bar ±1% >1600bar |
|
Εύρος κλίμακας |
0 … 0,06 έως 0 … 2000 bar |
|
Περιορισμός πίεσης
|
Σταθερή: Τιμή πλήρους κλίμακας Κυμαινόμενο: 0,9 x τιμή πλήρους κλίμακας Σύντομος χρόνος: 1,5x τιμή πλήρους κλίμακας |
|
Επιτρεπόμενη θερμοκρασία
|
Περιβάλλων: -40 … +60 °C (χωρίς γέμιση) -20 … +60°C (γέμιση γλυκερίνης)
Μέσο: -20 … +100°C |
|
Επίδραση θερμοκρασίας |
Σε περίπτωση απόκλισης από τις συνθήκες αναφοράς στο σύστημα μέτρησης: ≤ ±0,4 % ανά 18 °F [≤ ±0,4 % ανά 10 °C] τιμής πλήρους κλίμακας |
|
Προστασία εισόδου κατά IEC/EN 60529 |
IP54 IP65 |
|
Σύνδεση διαδικασίας
|
Ανοξείδωτο ατσάλι 316L Monel, Hastelloy C (προαιρετικό) 1/4NPT ή 1/2NPT(άνδρες) 1/4G ή 1/2G (αρσενικό) |
|
Θέση σύνδεσης |
Κάτω βάση Κάτω βάση στήριξης |
|
Στοιχείο κάψουλας |
Ανοξείδωτο ατσάλι 316L |
|
Κίνηση |
Ανοξείδωτο ατσάλι |
|
Καντράν |
Αλουμίνιο |
|
Δείκτης |
Αλουμίνιο, μαύρο |
|
Περίπτωση |
Θερμοπλαστικό, μαύρο, με συμπαγές τοίχωμα διάφραγμα και φουσκωτή πλάτη |
|
Παράθυρο |
Πλαστική ύλη |
|
Δαχτυλίδι |
Στεφάνη με σπείρωμα |
■ Άλλη σύνδεση διαδικασίας
■ Συναρμολόγηση σε στεγανοποιητικά μεμβράνης, ανατρέξτε στην ενότητα τσιμούχες διαφράγματος αναθεώρησης προϊόντος
■ Κιτ προσαρμογέα για τοποθέτηση πάνελ
■ Παράθυρο: Γυαλί οργάνων ή πλαστικοποιημένο γυαλί ασφαλείας
■ Διάταξη κλήσης σύμφωνα με τις απαιτήσεις των πελατών
■ Γέμισμα θήκης με σιλικόνη
