Βιδωμένη σύνδεση διεργασίας, σφραγίδες διαφράγματος
  • Βιδωμένη σύνδεση διεργασίας, σφραγίδες διαφράγματοςΒιδωμένη σύνδεση διεργασίας, σφραγίδες διαφράγματος
  • Βιδωμένη σύνδεση διεργασίας, σφραγίδες διαφράγματοςΒιδωμένη σύνδεση διεργασίας, σφραγίδες διαφράγματος

Βιδωμένη σύνδεση διεργασίας, σφραγίδες διαφράγματος

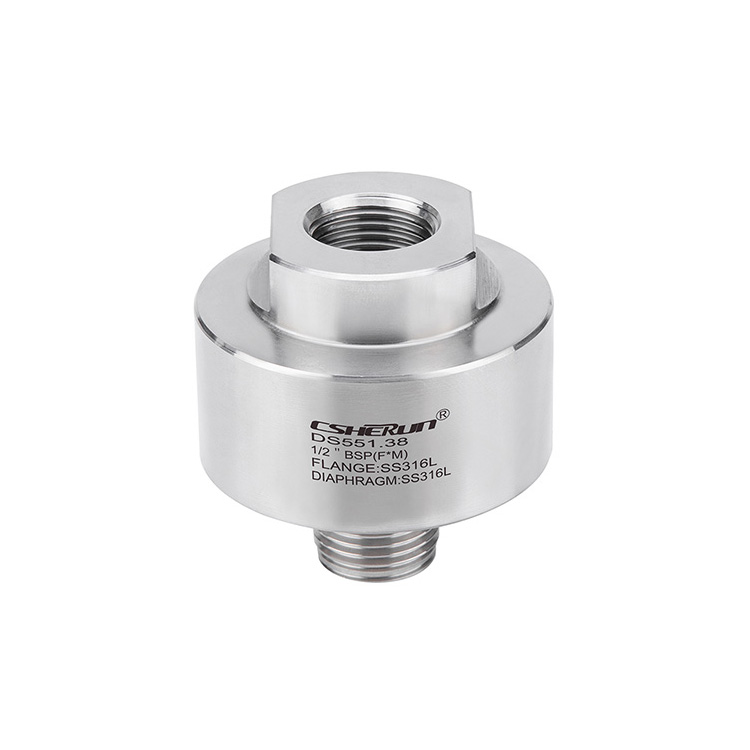

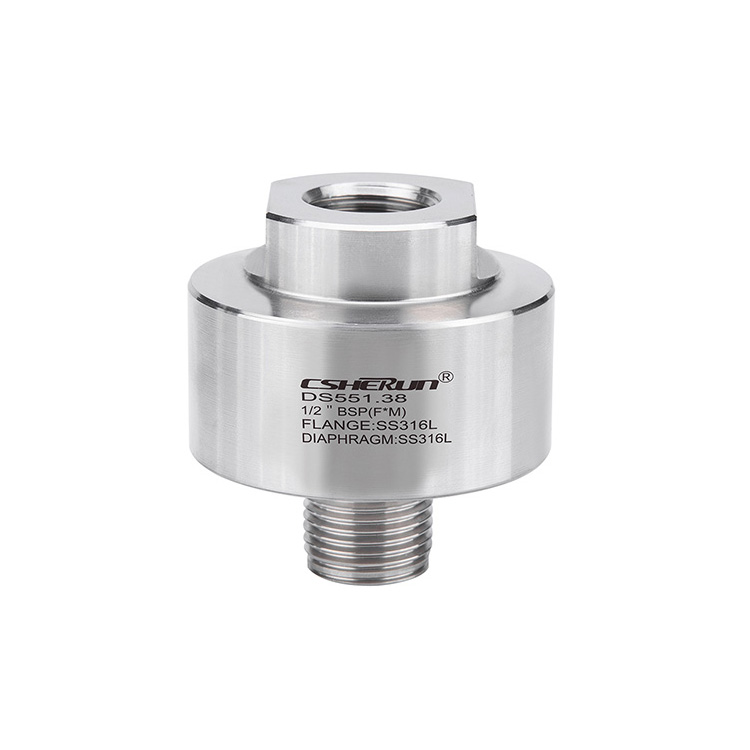

Model:DS551.38
Αιτήσεις● Τυποποιημένες εφαρμογές στη βιομηχανία διαδικασιών● Κατάλληλο για διαβρωτικά, μολυσμένα ή ετερογενή μέσα πίεσηςΕιδικά χαρακτηριστικά● Σχεδιασμός με εσωτερικό διάφραγμα, συγκόλληση άνω και κάτω περιβλήματος● Χωρίς σφράγιση● Εξαιρετική αναλογία κόστους-απόδοσηςΠεριγραφήΒαθμολογία πίεσης50 ℃ ......

Αιτήσεις

● Τυποποιημένες εφαρμογές στη βιομηχανία διαδικασιών

● Κατάλληλο για διαβρωτικά, μολυσμένα ή ετερογενή μέσα πίεσης


Ειδικά χαρακτηριστικά

● Σχεδιασμός με εσωτερικό διάφραγμα, συγκόλληση άνω και κάτω περιβλήματος

● Χωρίς σφράγιση

● Εξαιρετική αναλογία κόστους-απόδοσης



Περιγραφή


Βαθμολογία πίεσης

50 ℃ Πίεση Max 110bar
100 ℃ πίεση μέγιστου 100bar
150 ℃ πίεση μέγιστο 90bar
200 ℃ πίεση μέγιστου 82bar

Κλίμακα πίεσης

0 ... 0.6MPa έως 0 ... 9MPA

Ανώτερο περίβλημα (σύνδεση οργάνων)

Υλικό ανοξείδωτο χάλυβα 316 L, g ½ θηλυκό

Διάφραγμα

Υλικό ανοξείδωτο χάλυβα 316 L, συγκολλημένο με άνω σώμα
Αποτελεσματική διάμετρος DM διαφράγματος DM = 50mm

Χαμηλότερη στέγαση (σύνδεση διαδικασίας)

Υλικό ανοξείδωτο χάλυβα 316 L, g ½ b αρσενικό,
προαιρετικό ½ npt αρσενικό

Εύρος θερμοκρασίας μετρητή πίεσης

Διαδικασία -10 ... +150 ℃
Ambient -10 ... +40 ℃

Γεμίζω υγρό

Λάδι πυριτίου KN2

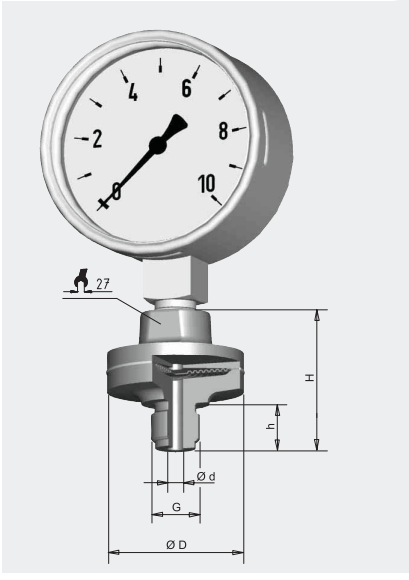

Παράδειγμα για τοποθέτηση ενός μοντέλου σφραγίδας διαφράγματος 990.38 που συνδέεται απευθείας με τον μετρητή πίεσης EN837-1


Μέτροι πίεσης σωλήνα Bourdon

Συνιστώμενη πιθανότητα μοντέλου DS551.38 με μετρητή πίεσης με μοντέλο σωλήνα Bourdon S.SW06.010.100/S.SW06.030.100


Διαστάσεις σε mm

Σύνδεση επεξεργασίας g

Διαστάσεις σε mm

Βάρος σε kg



D

d

H

h



G1/2B

59

7

60.5

20

0.48

1/2npt

59

7

59.5

19

0.48



Πληροφορίες παραγγελίας

Σύνδεση μοντέλου / διαδικασίας / συμπλήρωση υγρού / μετρητή πίεσης μοντέλο / συνθήκες πίεσης / διαδικασίας
