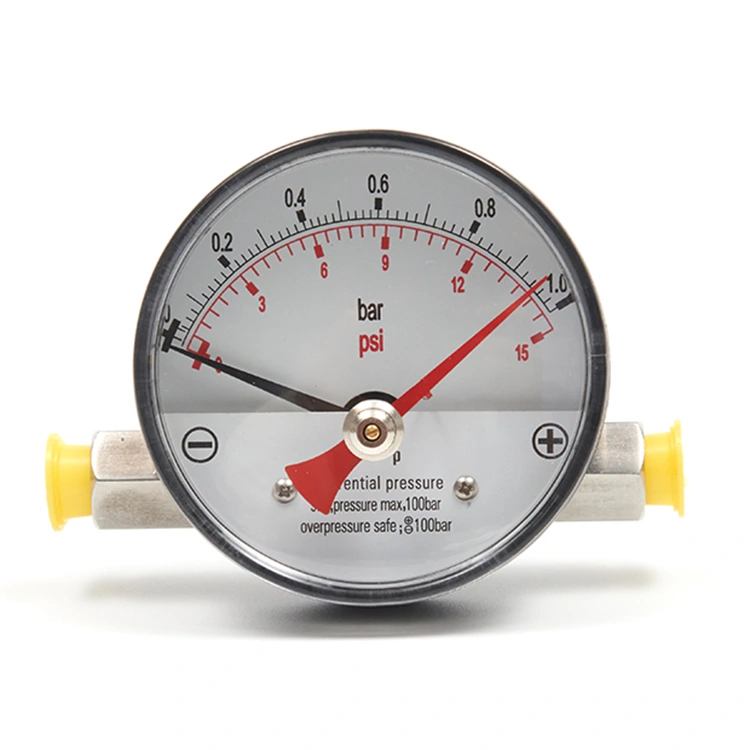

Το μετρητή διαφορικής πίεσης με μαγνητικό έμβολο-μοντέλο DP80 διαθέτει σχεδιασμό μαγνητικού εμβόλου που ενισχύει την ευαισθησία και την ακρίβεια του μετρητή. Αυτή η καινοτόμος λειτουργία επιτρέπει την πιο ομαλή και πιο γρήγορη κίνηση του δείκτη, παρέχοντάς σας ακριβείς μετρήσεις ακόμη και σε δύσκολα περιβάλλοντα.
Σχεδιασμένο για να αντέχει στις ακαμψίες της βιομηχανικής χρήσης, το μοντέλο DP80 διαθέτει ανθεκτική, εξ ολοκλήρου μεταλλική κατασκευή που εξασφαλίζει μακροχρόνια απόδοση. Ο σχεδιασμός του μαγνητικού εμβόλου του ελαχιστοποιεί επίσης την τριβή και τη φθορά, παρατείνοντας τη διάρκεια ζωής του μετρητή και μειώνοντας τις απαιτήσεις συντήρησης.
Ως κορυφαίος κατασκευαστής μετρητών διαφορικής πίεσης, το CSHERUN Factory δεσμεύεται να παρέχει προϊόντα υψηλής ποιότητας και εξαιρετική εξυπηρέτηση πελατών. Το μοντέλο μας DP80 έχει σχεδιαστεί και κατασκευαστεί για να πληροί τα αυστηρά πρότυπα του βιομηχανικού τομέα, διασφαλίζοντας αξιοπιστία και ακρίβεια στις ανάγκες μέτρησης της πίεσης.
Είτε είστε στον κλάδο του πετρελαίου και του φυσικού αερίου, των χημικών, της παραγωγής ηλεκτρικής ενέργειας ή της βιομηχανίας επεξεργασίας νερού, το μετρητή διαφορικής πίεσης με μαγνητικό έμβολο μοντέλο DP80 - είναι η αξιόπιστη λύση σας για ακριβείς μετρήσεις πίεσης. Επικοινωνήστε με το CSHERUN Factory σήμερα για να μάθετε περισσότερα για τα προϊόντα και τις υπηρεσίες μας.
●Για αέρια και υγρά μέσα που δεν είναι πολύ παχύρρευστο ή κρυσταλλώδες
●Συστήματα φίλτρων
●Παρακολούθηση αντλίας
●Κυκλώματα ψύξης
●Συστήματα σωληνώσεων
● Εύρος μέτρησης διαφορικής πίεσης 0 ... 400 mbar έως 0 ... 10 bar
● Συμπαγής θήκη συστήματος από ανοξείδωτο χάλυβα, κατάλληλο για υψηλές πιέσεις εργασίας (στατικές πιέσεις), προαιρετικά 100, 250 ή 400 bar
●Ασφάλεια υπερφόρτωσης και από τις δύο πλευρές στο μέγιστο πίεση εργασίας
●Σύστημα και θήκη ένδειξης με δυνατότητα ανταλλαγής επί τόπου
●Μπορούν να τοποθετηθούν εκ των υστέρων έως και 2 επαφές καλαμιού και προσαρμόζεται επί τόπου
Τοποθέτηση σύμφωνα με επικολλημένα σύμβολα
⊕ υψηλή πίεση, ⊖ χαμηλή πίεση

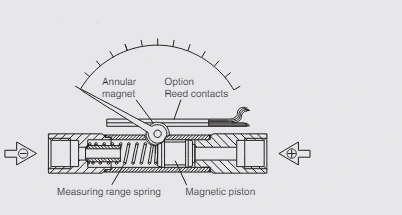

Οι πιέσεις p1 και p2 δρουν στην ⊕ και ⊖ πλευρά του θαλάμου μέτρησης, που χωρίζονται από το φορτισμένο με πίεση μαγνητικό έμβολο ή μαγνητικό έμβολο.
Η διαφορά πίεσης προκαλεί μια αξονική κίνηση (εκτροπή) του εμβόλου που υποστηρίζεται από το ελατήριο της περιοχής μέτρησης.
Ένας δακτυλιοειδής μαγνήτης τοποθετημένος στον δείκτη του οργάνου ακολουθεί τον ενσωματωμένο μαγνήτη στο έμβολο έτσι ώστε σε κάθε θέση εμβόλου να αντιστοιχίζεται μια καθορισμένη θέση του δείκτη.
Αυτός ο σχεδιασμός επιτρέπει τον πλήρη μηχανικό διαχωρισμό του συστήματος μέτρησης και της ένδειξης ενώ εξαλείφει οποιαδήποτε διαρροή προς τα έξω.
Καθώς η ροή όγκου από την πλευρά ⊕ προς την ⊖ στον θάλαμο μέτρησης ελαχιστοποιείται από τη μηχανική σχεδίαση και δεν θα παρεμβαίνει στις τυπικές διεργασίες.
|
Ονομαστικό μέγεθος (mm) |
80 |
|
|
Εύρος κλίμακας |
0 ... 400 mbar έως 0 ... 10 bar |
|
|
Ακρίβεια ένδειξης |
± 3 % της τιμής πλήρους κλίμακας με αυξανόμενη διαφορική πίεση |
|
|
Μέγ. πίεση εργασίας (στατική πίεση) |
■ 100 bar ■ 250 bar ■ 400 bar |
|
|
Ασφάλεια υπερφόρτωσης |
κάθε πλευρά στη μέγιστη πίεση εργασίας |
|
|
Επιτρεπόμενη θερμοκρασία |
Περιβάλλον: 0 ... +60 °C Μεσαίο: +100 °C μέγιστο |
|
|
Προστασία εισόδου κατά IEC/EN 60529 |
lP54 |
|
|
Διαβρεγμένα υλικά |
Θάλαμος μέτρησης με σύνδεση πίεσης Ανοξείδωτο ατσάλι 1.4571, 2 x G ¼ θηλυκό, στη δεξιά και αριστερή πλευρά, σε σειρά (EN 837-1/7.3) ■ Άλλες συνδέσεις πίεσης μέσω θηλυκών ή αρσενικών σπειρωμάτων ■ Κάτω βάση ή πίσω βάση, ⊕ σύνδεση αριστερά ■ Λεπτό φίλτρο ενσωματωμένο στη σύνδεση ⊕
Στοιχείο πίεσης Ελατήριο συμπίεσης, ανοξείδωτο ατσάλι 1,4310
Μαγνητικό έμβολο Έμβολο Ανοξείδωτο ατσάλι 1,4571, μαγνήτης: Σκληρός φερρίτης |
|
|
Μη βρεγμένα υλικά |
Καντράν Αλουμίνιο, λευκό, γράμματα: Κλίμακα, έξω μαύρο (μπάρα), μέσα κόκκινο (psi) Δείκτης Αλουμίνιο, μαύρο Παράθυρο Διαφανές πλαστικό που δεν θρυμματίζεται, κουμπώνει στη θήκη |
|
|
Βάση |
Τοποθέτηση μέσω: ■ Άκαμπτες γραμμές μέτρησης ■ Φλάντζα στερέωσης πάνελ ■ Βάση στήριξης οργάνου για τοποθέτηση σε τοίχο |
|
