Σφραγίδα διάστασης με σύνδεση φλάντζας

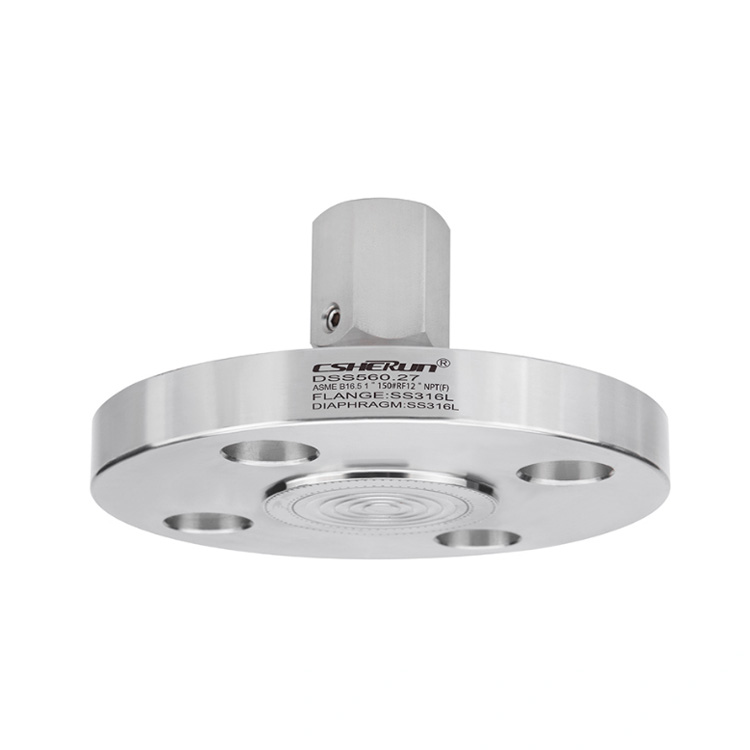

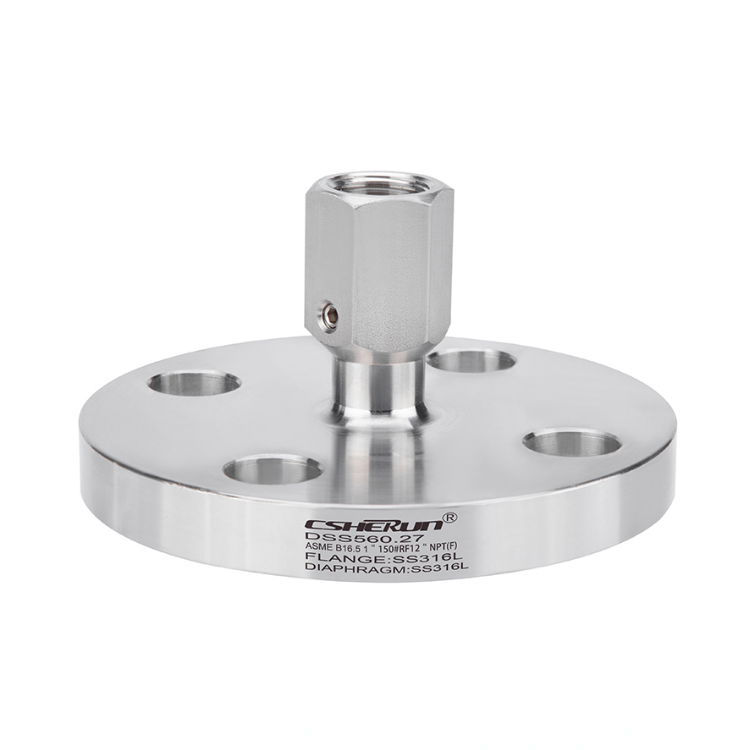

Παρουσιάζοντας τη σφραγίδα της διαστολής με σύνδεση φλάντζας- μοντέλο DS560.27: Η τελική λύση για μέτρηση πίεσης σε σκληρά περιβάλλοντα

Το μοντέλο DS560.27 σφραγίδα διαφράγματος είναι εξοπλισμένο με σύνδεση φλάντζας που επιτρέπει την εύκολη εγκατάσταση και ενσωμάτωση στα υπάρχοντα συστήματα διεργασίας σας. Τα ισχυρά υλικά κατασκευής και υψηλής ποιότητας εξασφαλίζουν μακροχρόνια απόδοση και ανθεκτικότητα, καθιστώντας την ιδανική επιλογή για ένα ευρύ φάσμα βιομηχανικών εφαρμογών.

Ο σχεδιασμός διαφράγματος Flush της σφράγισης της διαστολής με σύνδεση φλάντζας ελαχιστοποιεί τον κίνδυνο συσσώρευσης και φράγμα των μέσων, παρέχοντας μια καθαρή και ακριβή μέτρηση πίεσης. Αυτό το χαρακτηριστικό είναι ιδιαίτερα επωφελές σε εφαρμογές που περιλαμβάνουν μέσα από ιξώδη ή φορτωμένα με σωματίδια μέσα, εξασφαλίζοντας ότι οι μετρήσεις πίεσης σας δεν διακυβεύονται από τη συσσώρευση των μέσων ενημέρωσης.

Ως αξιόπιστος κατασκευαστής σφραγίδων διαφράγματος, δεσμευόμαστε να παρέχουμε προϊόντα υψηλής ποιότητας και εξαιρετική εξυπηρέτηση πελατών. Η σφραγίδα της διάστασης με σύνδεση φλάντζας σχεδιασμένη και κατασκευασμένη για να ικανοποιήσει τα αυστηρά πρότυπα του βιομηχανικού τομέα, εξασφαλίζοντας την αξιοπιστία και την ακρίβεια στις ανάγκες μέτρησης πίεσης.

Είτε βρίσκεστε στο πετρέλαιο και το φυσικό αέριο, τη χημική, παραγωγή ενέργειας ή τη βιομηχανία επεξεργασίας νερού, η σφράγιση της διαστολής με σύνδεση φλάντζας- μοντέλο DS560.27- είναι η λύση σας για τη μέτρηση της πίεσης σε σκληρά περιβάλλοντα. Επικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα προϊόντα και υπηρεσίες της Κίνας Csherun.

Αιτήσεις

● Επιθετική, εξαιρετικά ιξώδη, κρυσταλλοποίηση ή καυτά μέσα

● Βιομηχανία διαδικασιών

● Δημιουργία μηχανών και αυτοματοποίηση

Ειδικά χαρακτηριστικά

● Φλάντζα με διάφραγμα συγκόλλησης

● Κοινά πρότυπα και ονομαστικά πλάτη διαθέσιμος

● Μεγάλη ποικιλία διαφορετικών υλικών και συνδυασμοί υλικών

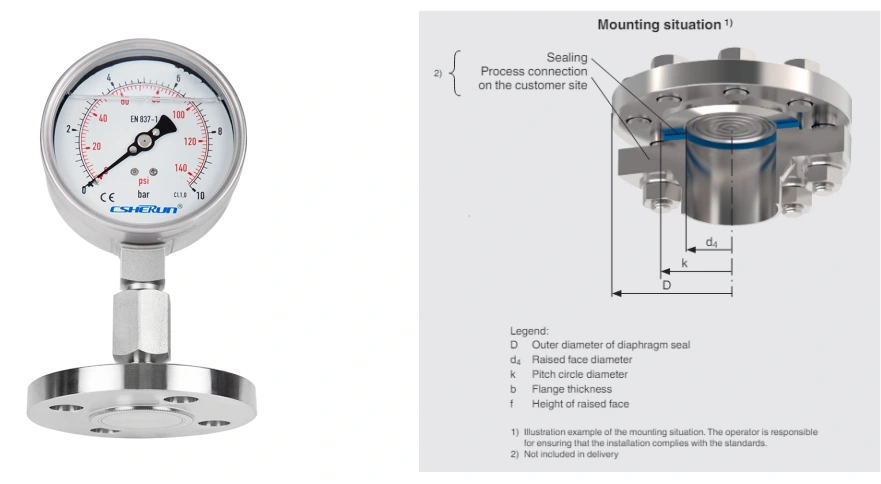

Παράδειγμα εγκατάστασης

Μοντέλο DSS560 με άμεσα τοποθετημένο μετρητή πίεσης

Σύστημα σφράγισης διαφράγματος

Τα συστήματα σφράγισης διαφράγματος τοποθετούνται σε υπάρχουσες συνδέσεις, οι οποίες συγκολλούνται σε έναν αγωγό, έναν αντιδραστήρα διεργασίας ή μια δεξαμενή. Ένα διάφραγμα από το κατάλληλο υλικό χωρίζει το μέσο από το όργανο μέτρησης. Ο εσωτερικός χώρος μεταξύ του διαφράγματος και του οργάνου μέτρησης γεμίζει πλήρως με ένα υγρό πλήρωσης συστήματος.

Στοιχείο μέτρησης

Η πίεση του μέσου μεταφέρεται μέσω του ελαστικού διαφράγματος στο σύστημα πλήρωσης του συστήματος και στη συνέχεια στο όργανο μέτρησης. Μια σφραγίδα διαφράγματος και τα εξαρτήματά του ταιριάζουν απόλυτα μεταξύ τους για να εξασφαλίσουν μια αξιόπιστη μέτρηση.

Τύπος τοποθέτησης

Η τοποθέτηση της σφράγισης του διαφράγματος στα όργανα μέτρησης μπορεί να γίνει μέσω άμεσης σύνδεσης, για υψηλές θερμοκρασίες μέσω ενός στοιχείου ψύξης ή μέσω εύκαμπτου τριχοειδούς.

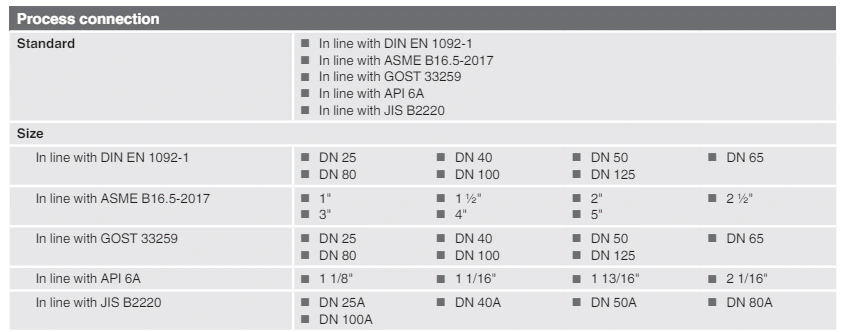

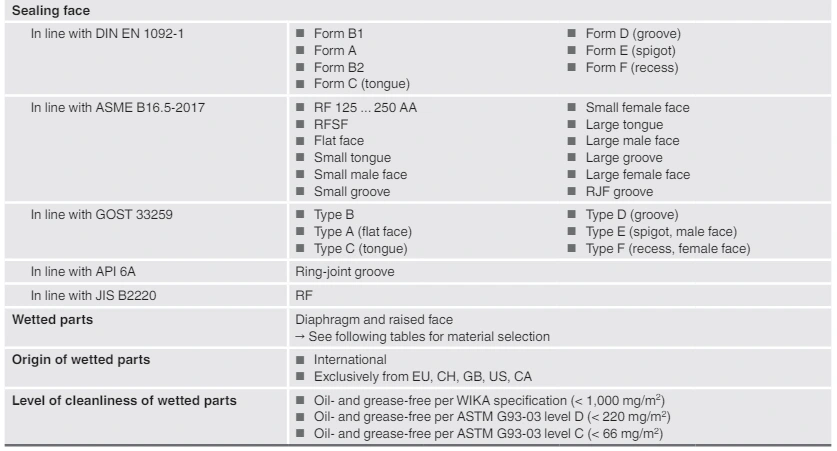

Προδιαγραφές

Άλλες συνδέσεις διαδικασίας κατόπιν αιτήματος

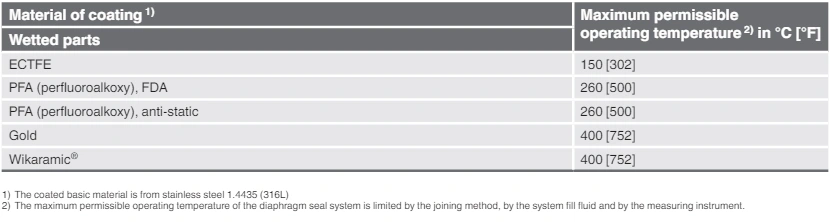

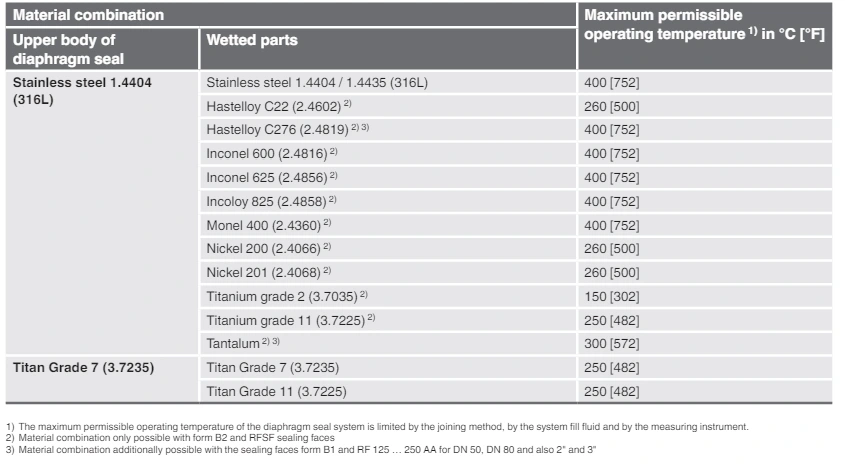

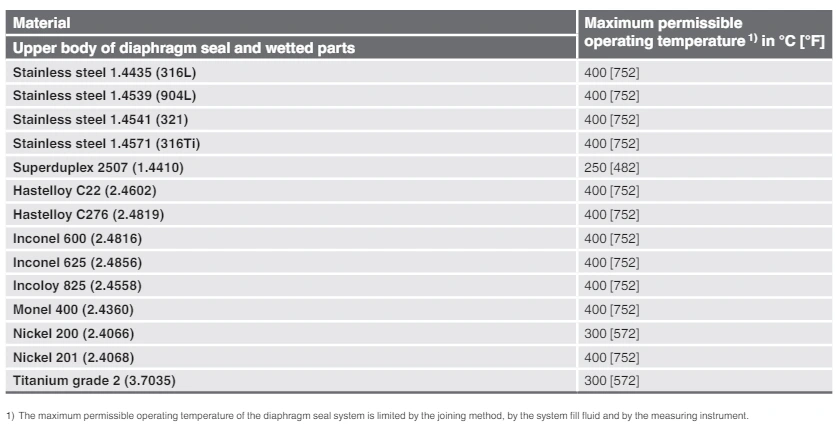

Περαιτέρω υλικά για ειδικές θερμοκρασίες διαδικασίας κατόπιν αιτήματος.

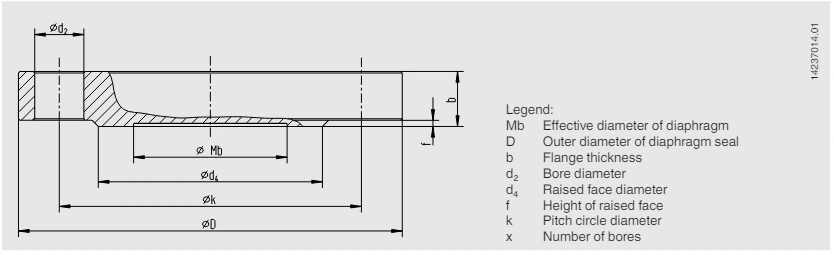

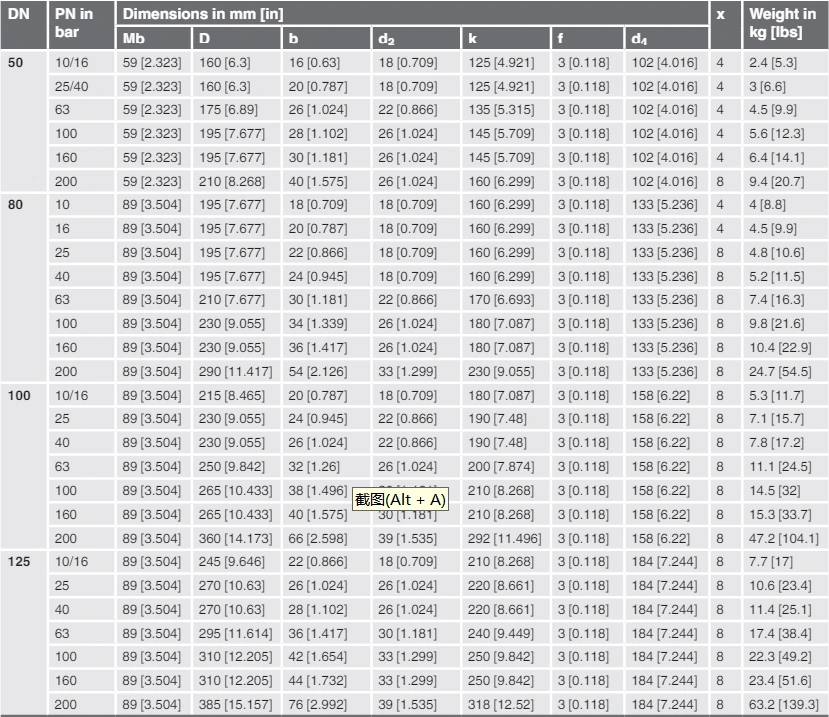

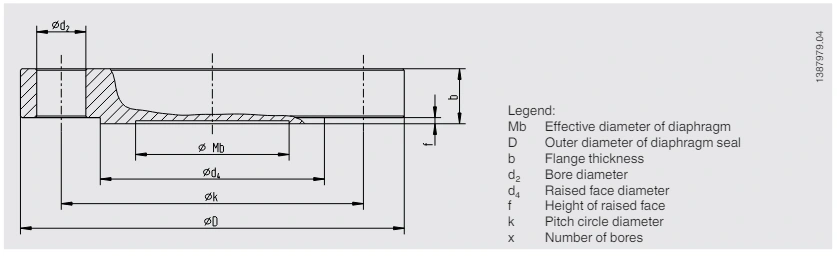

Διαστάσεις σε mm [in]

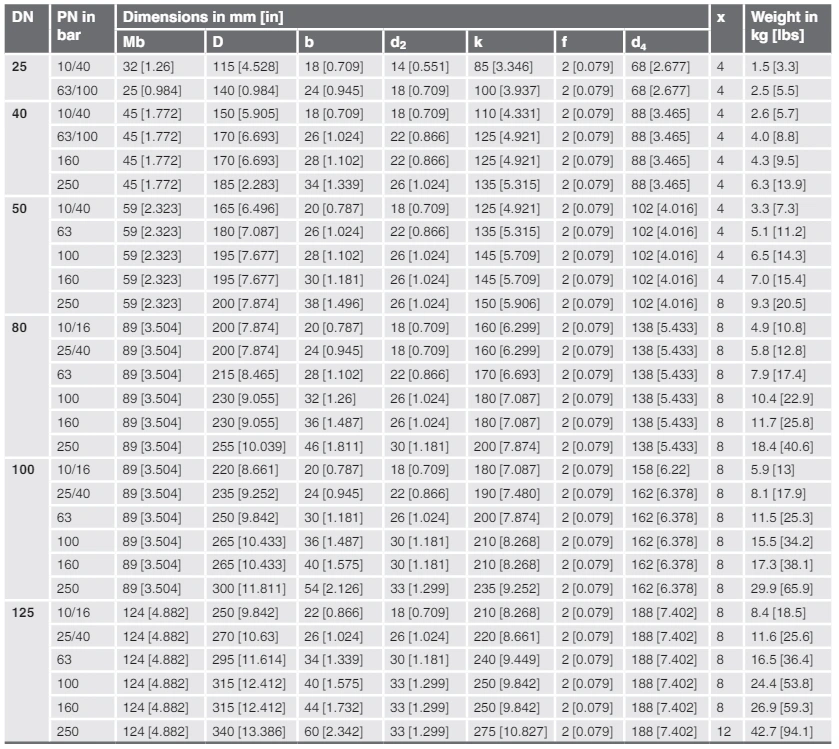

Σύνδεση φλάντζας σύμφωνα με το DIN EN 1092-1, FORM B

Περαιτέρω διαστάσεις και υψηλότερες ονομαστικές πιέσεις κατόπιν αιτήματος

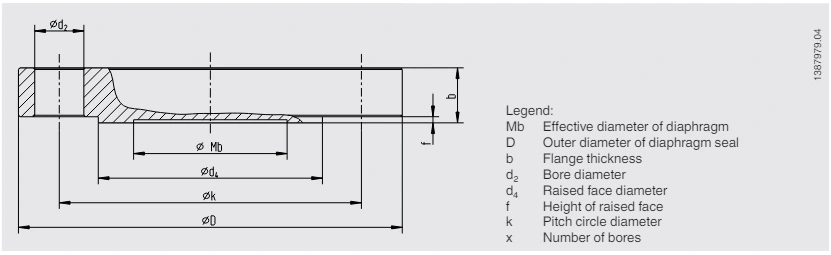

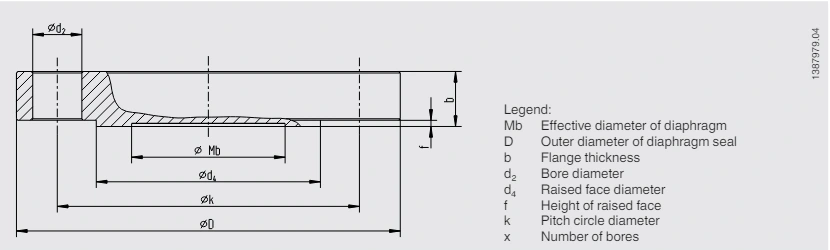

Διαστάσεις σε mm [in]

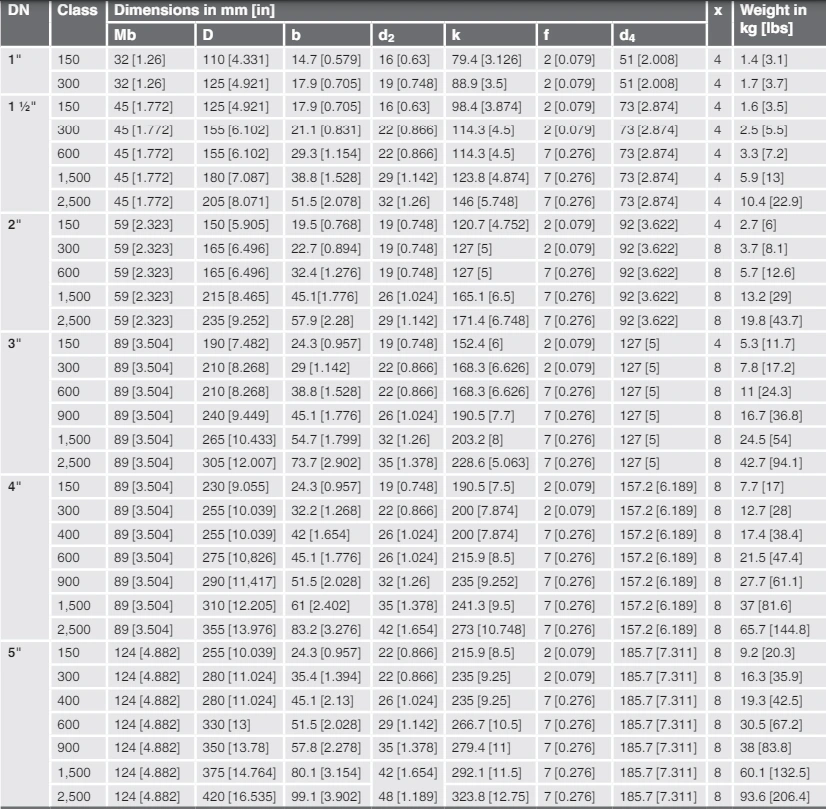

Σύνδεση φλάντζας σύμφωνα με το ASME B16.5-2017, RF

Σύνδεση φλάντζας σύμφωνα με το GOST 33259, Τύπος Β

Περαιτέρω διαστάσεις και υψηλότερες ονομαστικές πιέσεις κατόπιν αιτήματος

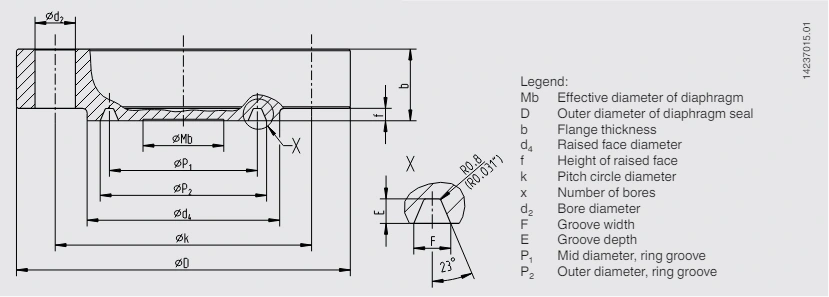

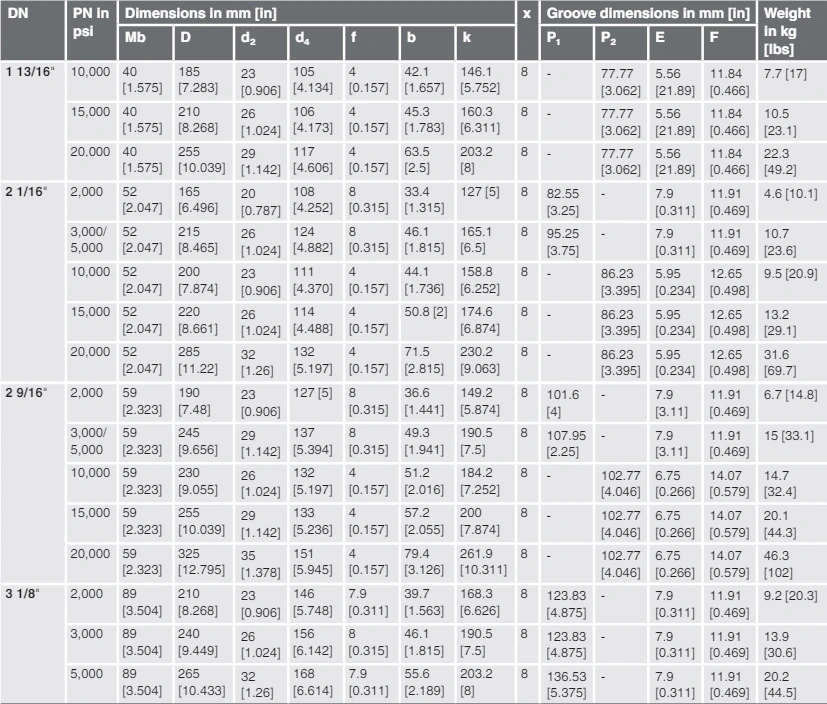

Σύνδεση φλάντζας σύμφωνα με το API 6A, Groove Ring-Joint

Περαιτέρω διαστάσεις και υψηλότερες ονομαστικές πιέσεις κατόπιν αιτήματος

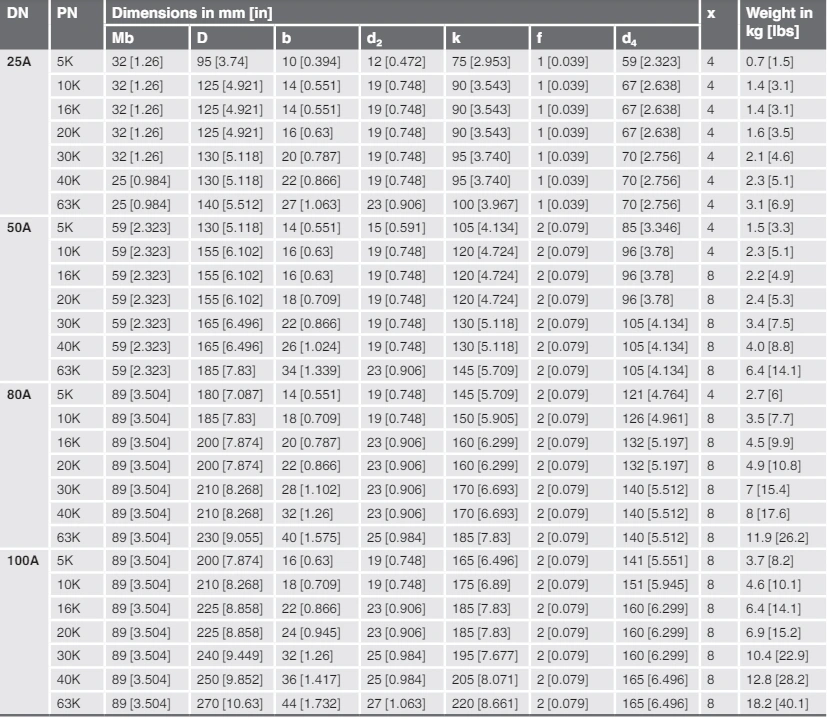

Σύνδεση φλάντζας σύμφωνα με το JIS B 2220, RF

Περαιτέρω διαστάσεις και υψηλότερες ονομαστικές πιέσεις κατόπιν αιτήματος

Σφραγίδα διαφράγματος:

Σύνδεση σφράγισης διαφράγματος / σύνδεση διεργασίας (πρότυπο, μέγεθος φλάντζας, ονομαστική πίεση, όψη σφράγισης) / συνδυασμός υλικού (ανώτερο σώμα στεγανοποίησης διαφράγματος, υγρά μέρη) / Επίπεδο καθαριότητας των υγρών εξαρτημάτων / προέλευσης των υγρών εξαρτημάτων / σχεδιασμού ανά NACE / σύνδεση με το όργανο μέτρησης / πιστοποιητικά / δακτύλιο φλόγας

Σύστημα σφράγισης διαφράγματος:

Μοντέλο σφράγισης διαφράγματος / Μοντέλο μέτρησης πίεσης (ανά φύλλο δεδομένων) / τοποθέτηση (άμεση τοποθέτηση, στοιχείο ψύξης, τριχοειδή) / συνδυασμός υλικών (άνω σώμα της σφραγίδας διαφράγματος, Wetted Parts) / min. και το max. θερμοκρασία διαδικασίας / λεπτό. και το max. Θερμοκρασία περιβάλλοντος / Υπηρεσία κενού / Σύστημα πλήρωσης υγρού / πιστοποιητικών / διαφορά ύψους / επίπεδο καθαριότητας των υγρών εξαρτημάτων / προέλευσης των υγρών εξαρτημάτων / σχεδιασμού ανά σφραγίδα NACE / DIAPHRANG για τοποθέτηση στη ζώνη 0 / σύνδεση τοποθέτησης οργάνων /
