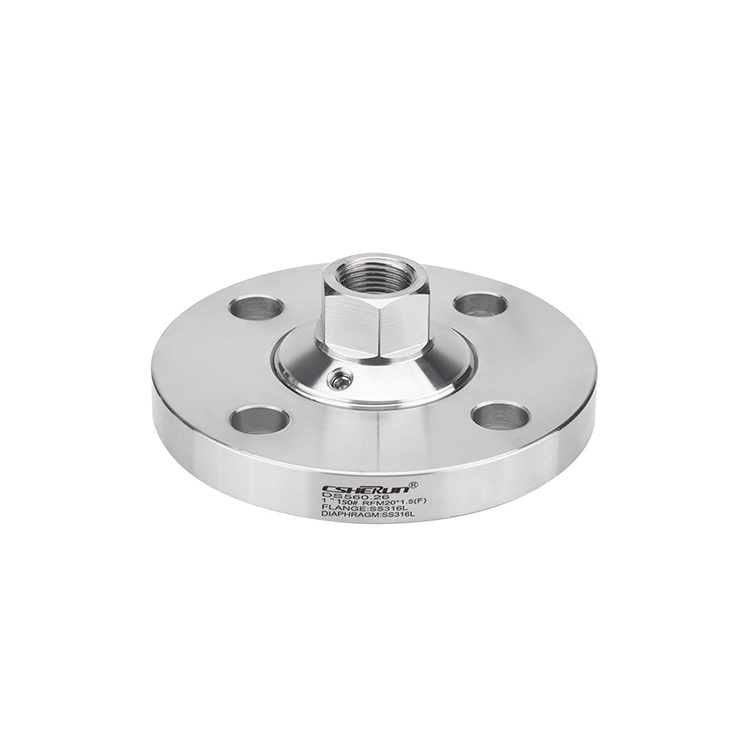

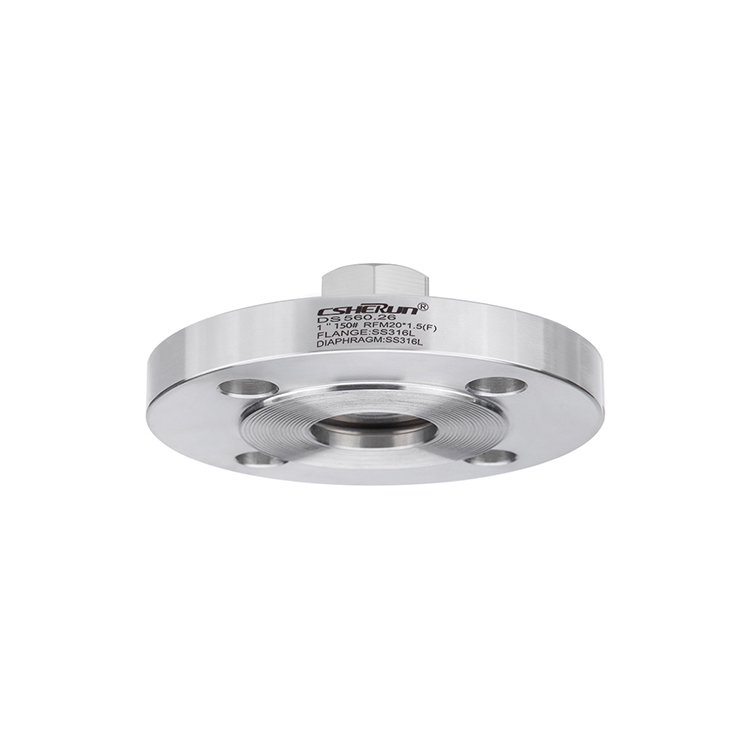

Σφράγιση διαφράγματος με σύνδεση φλάντζας

Αιτήσεις

● Επιθετικά, εξαιρετικά ιξώδη, κρυσταλλώματα ή καυτά μέσα

● Βιομηχανία διαδικασιών

● Σύνδεσμοι μικρής φλάντζας

Ειδικά χαρακτηριστικά

● Φλάντζα με εσωτερική, όλα συγκολλημένα διάφραγμα

● Compact Design

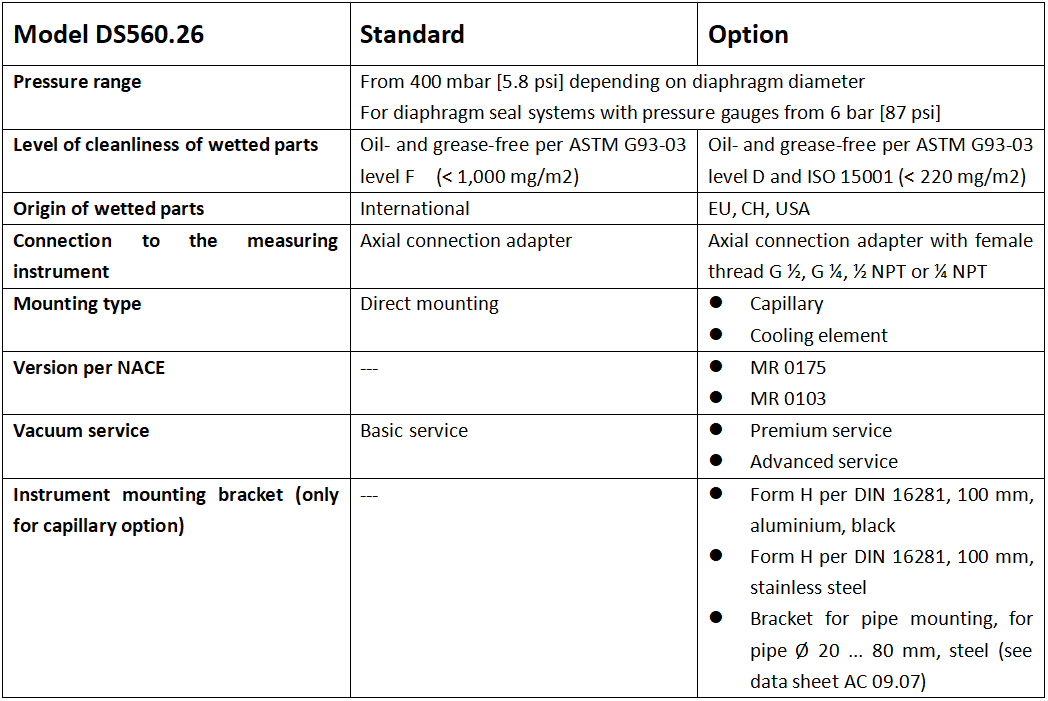

Προδιαγραφές

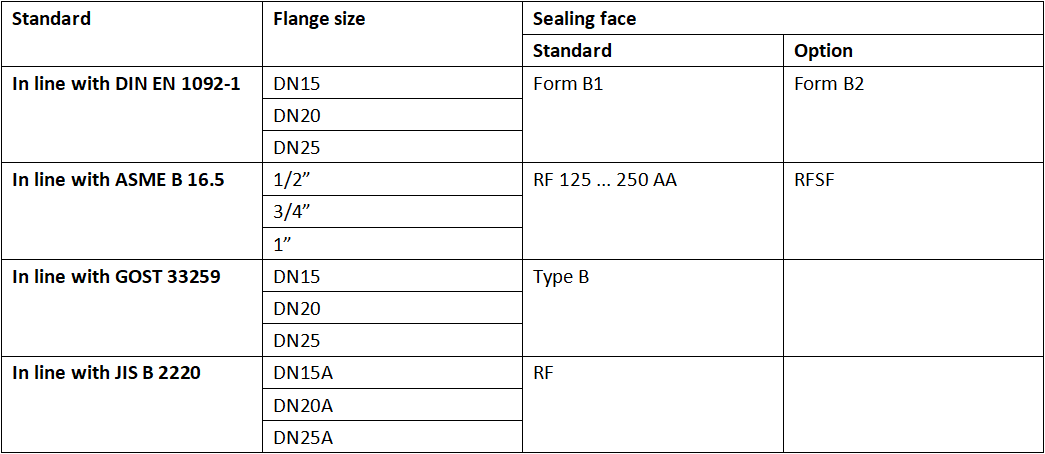

Σύνδεση διαδικασίας, φλάντζα

Περαιτέρω φλάντζες και επιλογές κατόπιν αιτήματος

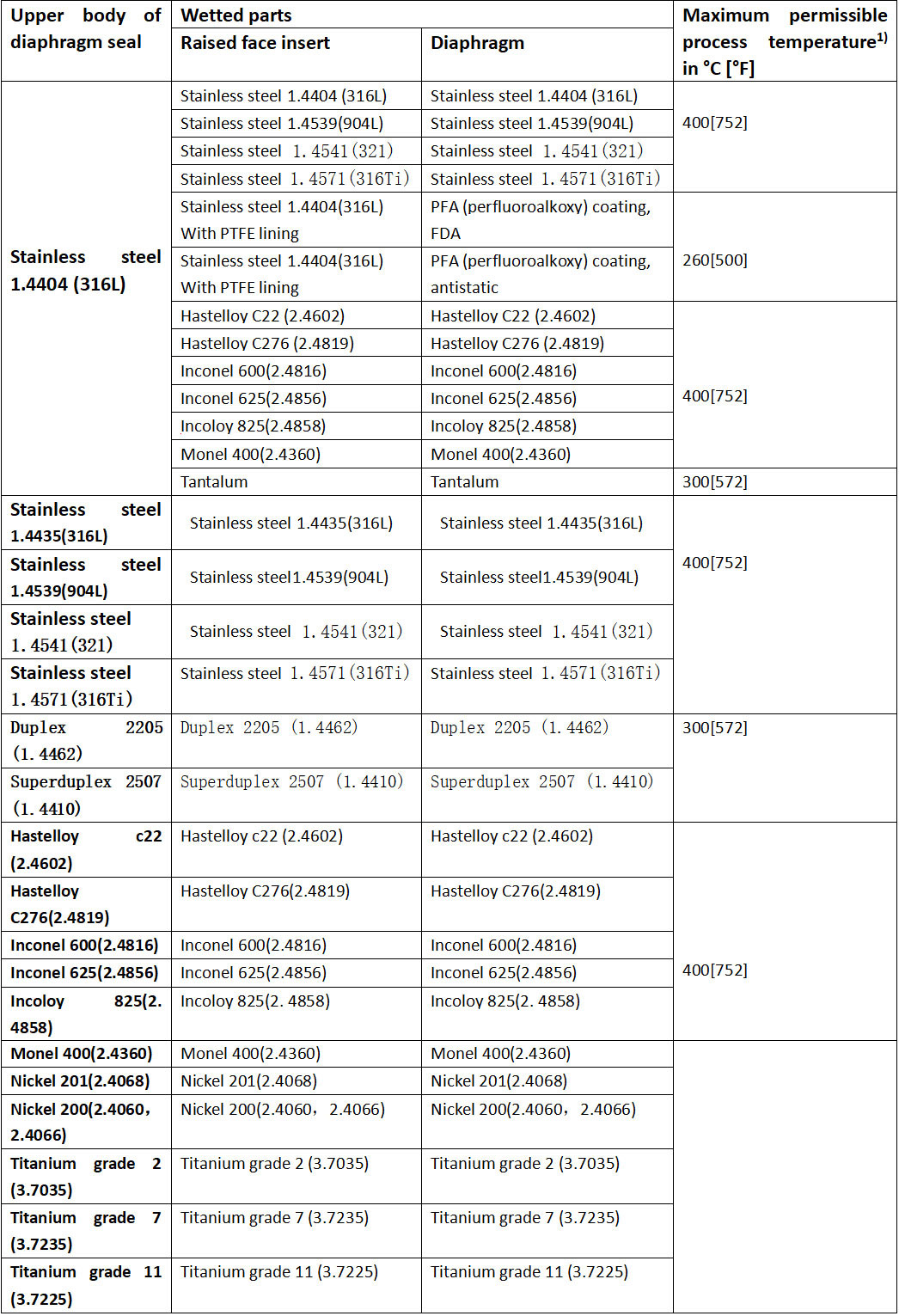

Συνδυασμοί υλικών

1) Η μέγιστη επιτρεπόμενη θερμοκρασία διεργασίας του συστήματος σφράγισης του διαφράγματος περιορίζεται από τη μέθοδο σύνδεσης, από το σύστημα πλήρωσης του συστήματος και από το όργανο μέτρησης.

Περαιτέρω συνδυασμοί υλικών για ειδικές θερμοκρασίες διαδικασίας κατόπιν αιτήματος

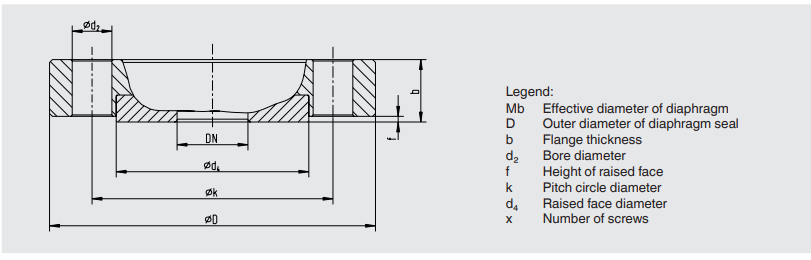

Διαστάσεις σε mm [in]

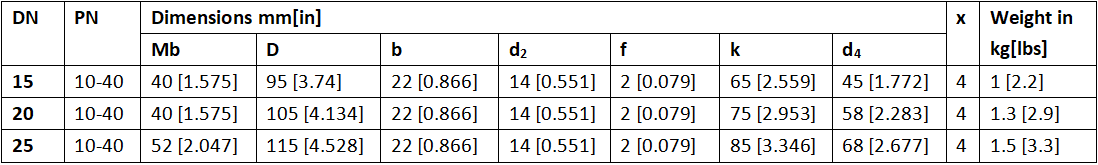

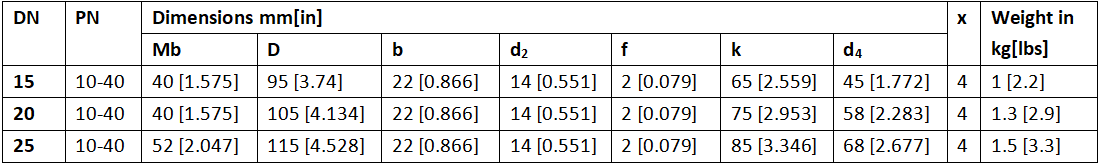

Σύνδεση φλάντζας σύμφωνα με το DIN EN 1092-1, FORM B1

Περαιτέρω διαστάσεις και υψηλότερες ονομαστικές πιέσεις κατόπιν αιτήματος

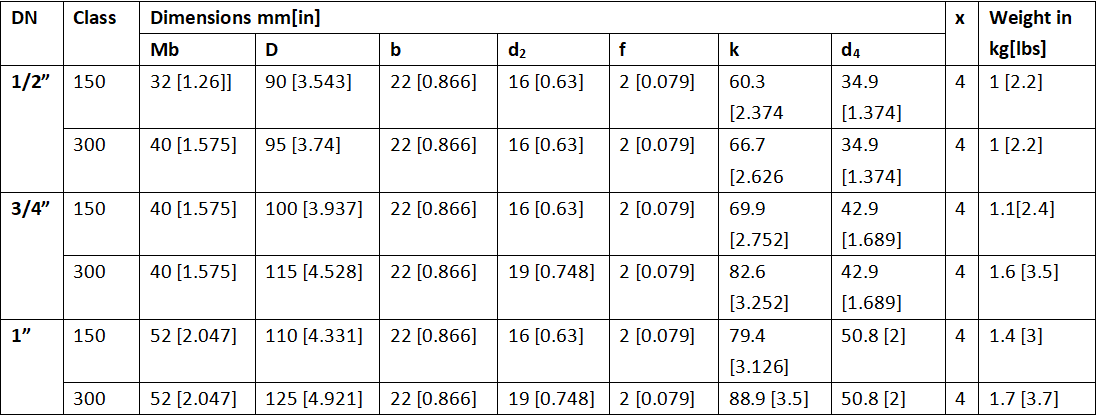

Σύνδεση φλάντζας ανά ASME B 16,5, RF 125 ... 250 AA

Περαιτέρω διαστάσεις και υψηλότερες ονομαστικές πιέσεις κατόπιν αιτήματος

Σύνδεση φλάντζας σύμφωνα με το GOST 33259, Τύπος Β

Περαιτέρω διαστάσεις και υψηλότερες ονομαστικές πιέσεις κατόπιν αιτήματος

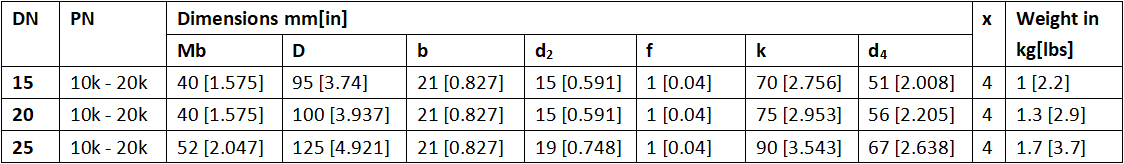

Σύνδεση φλάντζας ανά JIS B 2220

Περαιτέρω διαστάσεις και υψηλότερες ονομαστικές πιέσεις κατόπιν αιτήματος

Σφραγίδα διαφράγματος:

Σύνδεση / διεργασία σύνδεσης διαφυγίου (πρότυπο, μέγεθος φλάντζας, ονομαστική πίεση, όψη σφράγισης) / Υλικά (ανώτερο σώμα της σφραγίδας διαφράγματος, ανυψωμένο ένθετο προσώπου, διάφραγμα) / επίπεδο καθαριότητας των υγρών τμημάτων / προέλευσης των υγρών εξαρτημάτων / έκδοσης ανά NACE / σύνδεση με το όργανο μέτρησης / πιστοποιητικά

Σύστημα σφράγισης διαφράγματος:

Μοντέλο σφράγισης διαφράγματος / μοντέλο μέτρησης πίεσης (ανά φύλλο δεδομένων) / τοποθέτηση (άμεση τοποθέτηση, στοιχείο ψύξης, τριχοειδή) / υλικά (ανώτερο σώμα σφραγίδας διαφράγματος, ανυψωμένο ένθετο προσώπου, διάφραγμα) / min. και το max. θερμοκρασία διαδικασίας / λεπτό. και το max. Θερμοκρασία περιβάλλοντος / Υπηρεσία κενού / Σύστημα πλήρωσης υγρού / πιστοποιητικών / διαφορά ύψους / επίπεδο καθαριότητας των υγρών εξαρτημάτων / προέλευσης των υγρών εξαρτημάτων / έκδοσης ανά σφραγίδα NACE / DIAPHRAGM για τοποθέτηση στη ζώνη 0 / σύνδεση τοποθέτησης οργάνων /
