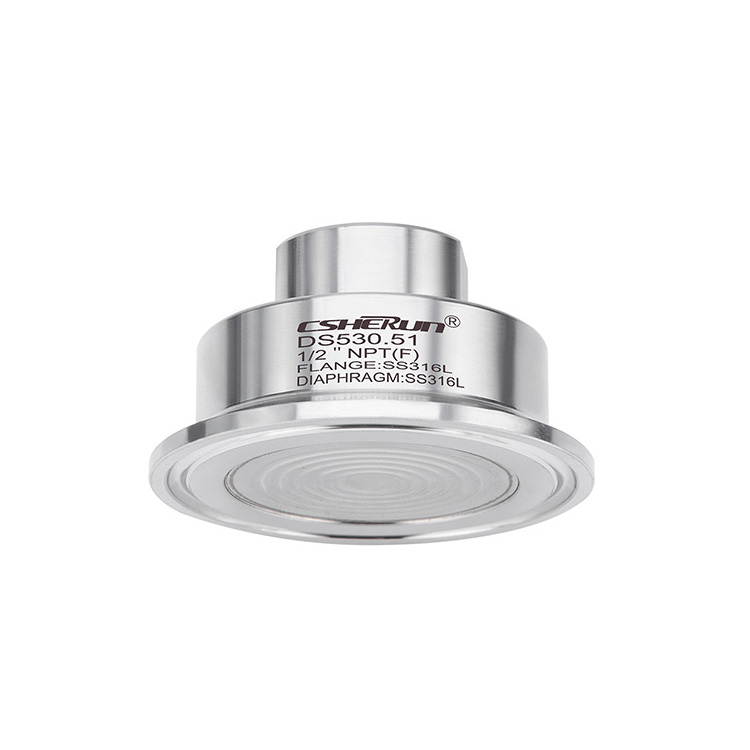

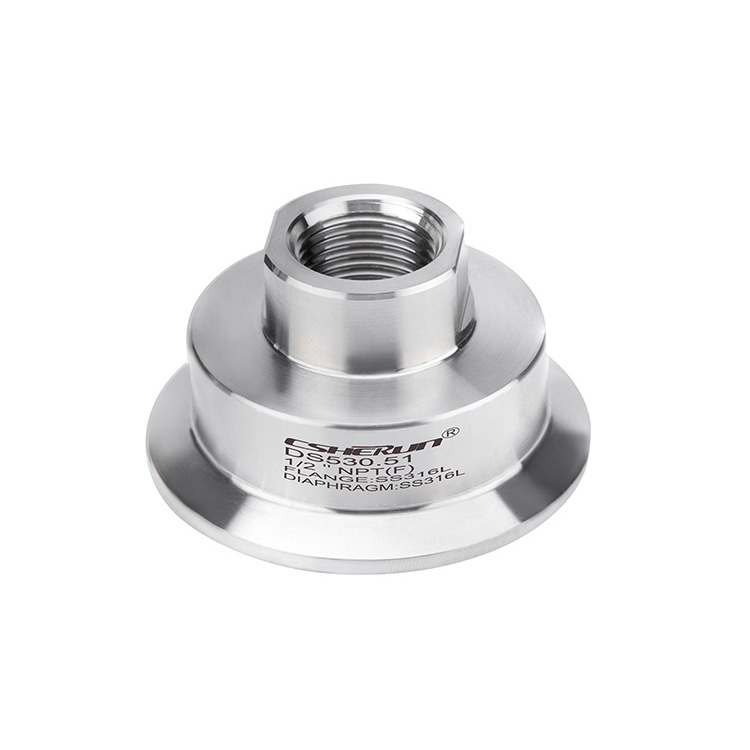

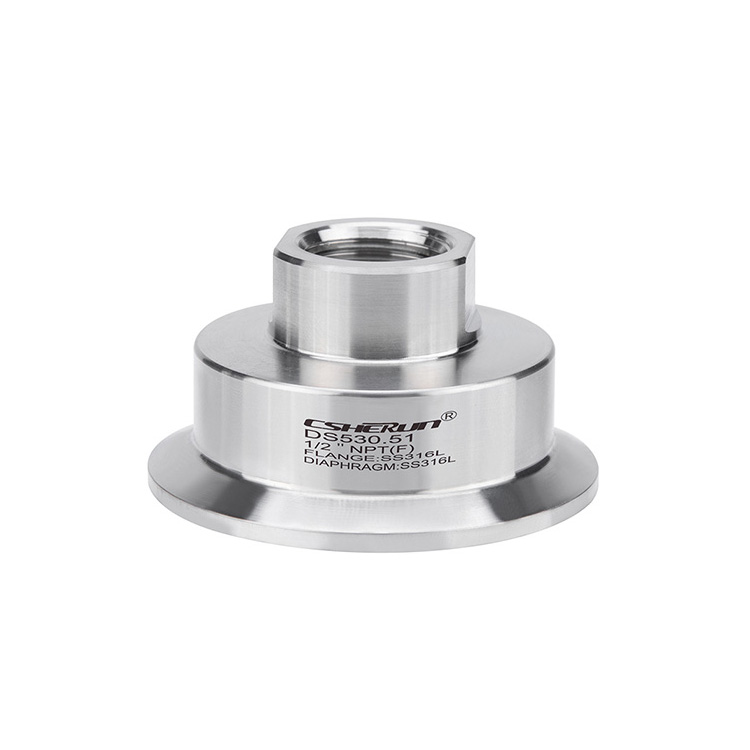

Σφράγιση διαφράγματος με αποστειρωμένη σύνδεση, ασηπτική σύνδεση ανά DIN 11864

Model:DS530.51

Αιτήσεις● Εφαρμογές υγιεινής● Παραγωγή τροφίμων και ποτών● Φαρμακευτική βιομηχανία, βιομηχανία βιοτεχνολογίας, παραγωγή δραστικών συστατικών● Παραγωγή ασηπτικών βασικών υλικών στη χημική βιομηχανίαΕιδικά χαρακτηριστικά● γρήγορος καθαρισμός, χωρίς υπόλειμμα● Κατάλληλο για SIP και CIP● πιστοποιημένο μ......

Αποστολή Ερώτησης

περιγραφή προϊόντος

Αιτήσεις

● Εφαρμογές υγιεινής

● Παραγωγή τροφίμων και ποτών

● Φαρμακευτική βιομηχανία, βιομηχανία βιοτεχνολογίας, παραγωγή δραστικών συστατικών

● Παραγωγή ασηπτικών βασικών υλικών στη χημική βιομηχανία

Ειδικά χαρακτηριστικά

● γρήγορος καθαρισμός, χωρίς υπόλειμμα

● Κατάλληλο για SIP και CIP

● πιστοποιημένο με EHEDG και 3-a-Cratty

● Πιστοποιημένος σχεδιασμός υγιεινής

Προσδιορισμός

Μοντέλο DS551.36	Πρότυπο	Επιλογή
Κλίμακα πίεσης
Σύνδεση με σπείρωμα ανά DIN 11864-1	■ 0 ... 0.6 bar έως 0 ... 40 bar [0 ... 8.7 psi έως 0 ... 580 psi] (έως DN 40) ■ 0 ... 0.6 bar έως 0 ... 25 bar [0 ... 8.7 psi έως 0 ... 363 psi] (από το DN 50)
Σύνδεση φλάντζας ανά din 11864-2	■ 0 ... 0.6 bar έως 0 ... 25 bar [0 ... 8.7 psi έως 0 ... 363 psi] (έως DN 40) ■ 0 ... 0.6 bar έως 0 ... 16 bar [0 ... 8.7 psi έως 0 ... 232 psi] (από το DN 50)
Σύνδεση σφιγκτήρα ανά DIN 11864-3 ²⁾	■ 0 ... 0.6 bar έως 0 ... 40 bar [0 ... 8.7 psi έως 0 ... 580 psi] (έως DN 40) ■ 0 ... 0.6 bar έως 0 ... 25 bar [0 ... 8.7 psi έως 0 ... 363 psi] (έως DN 65) ■ 0 ... 0.6 bar έως 0 ... 16 bar [0 ... 8.7 psi έως 0 ... 232 psi] (από το DN 80)
Επίπεδο καθαριότητας των υγρών εξαρτημάτων	Χωρίς πετρέλαιο και χωρίς λίπος ανά ASTM G93-03 Επίπεδο F (<1.000 mg/m2)	■ Λάδι και χωρίς λίπος ανά ASTM G93-03 Επίπεδο D και ISO 15001 (<220 mg/m2) ■ Λάδι και χωρίς λίπος ανά ASTM G93-03 Επίπεδο C και ISO 15001 (<66 mg/m2)
Προέλευση των υγρών εξαρτημάτων	Διεθνής	Εγώ, ch, χρησιμοποιεί
Επιφανειακή τραχύτητα των υγρών εξαρτημάτων	RA ≤ 0,76 μm [30 μΙΝ] ανά ASME BPE SF3 (εκτός από τη ραφή συγκόλλησης)	RA ≤ 0,38 μm [15 μΙΝ] ανά ASME BPE SF4, μόνο με ηλεκτροθεραπευμένη επιφάνεια (εκτός από ραφή συγκόλλησης)
Σύνδεση με το όργανο μέτρησης	Αξονικός προσαρμογέας	Αξονικός προσαρμογέας με θηλυκό νήμα g ½, g ¼, ½ npt ή ¼ npt
Τύπος τοποθέτησης	Άμεση τοποθέτηση	■ τριχοειδής ■ Στοιχείο ψύξης
Έκδοση ανά nace	---	■ MR 0175 ■ MR 0103
Υπηρεσία κενού	Βασική υπηρεσία	■ Υπηρεσία πριμοδότησης ■ Προηγμένη υπηρεσία
Βαθμολογία τοποθέτησης οργάνων (μόνο για τριχοειδή επιλογή)	---	■ Φόρμα H ανά DIN 16281, 100 mm, αλουμίνιο, μαύρο ■ Φόρμα H ανά DIN 16281, 100 mm, ανοξείδωτο χάλυβα ■ Σκύμα για τη τοποθέτηση σωλήνων, για σωλήνα Ø 20 ... 80 mm, χάλυβα (βλ. Φύλλο δεδομένων AC 09.07)

Συνδυασμοί υλικών

Άνω σώμα της σφραγίδας διαφράγματος	Βρέθηκαν μέρη
Ανοξείδωτος χάλυβα 1.4435 (316L)	Ανοξείδωτος χάλυβα 1.4435 (316L)
Ανοξείδωτος χάλυβα 1.4435 (316L), Electroplished	Ανοξείδωτος χάλυβα 1.4435 (316L), Electroplished
Από ανοξείδωτο χάλυβα 1.4539 (904L)	Από ανοξείδωτο χάλυβα 1.4539 (904L)
Hastelloy C22 (2.4602)	Hastelloy C22 (2.4602)
Hastelloy C276 (2.4819)	Hastelloy C276 (2.4819)

Περαιτέρω συνδυασμοί υλικών για ειδικές θερμοκρασίες διαδικασίας κατόπιν αιτήματος

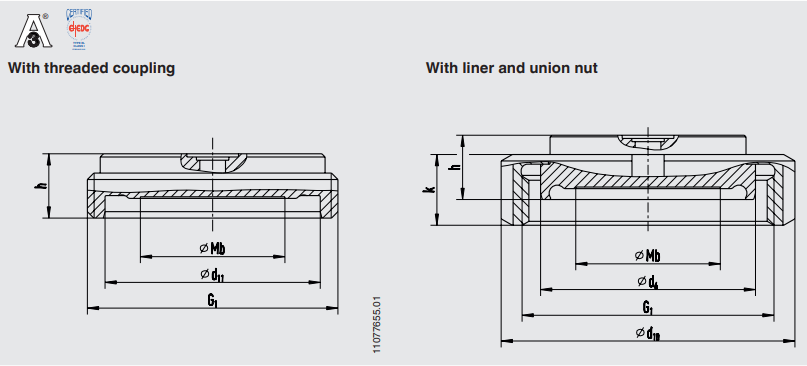

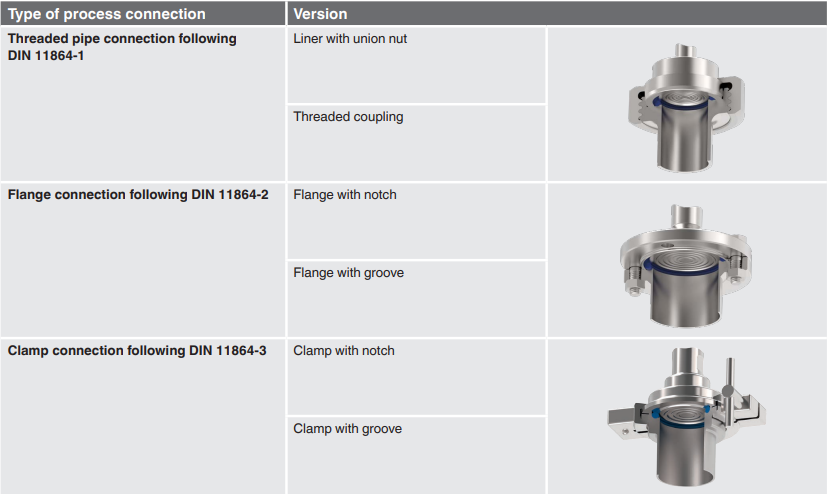

Ασηπτικές συνδέσεις ανά DIN 11864 FROM A

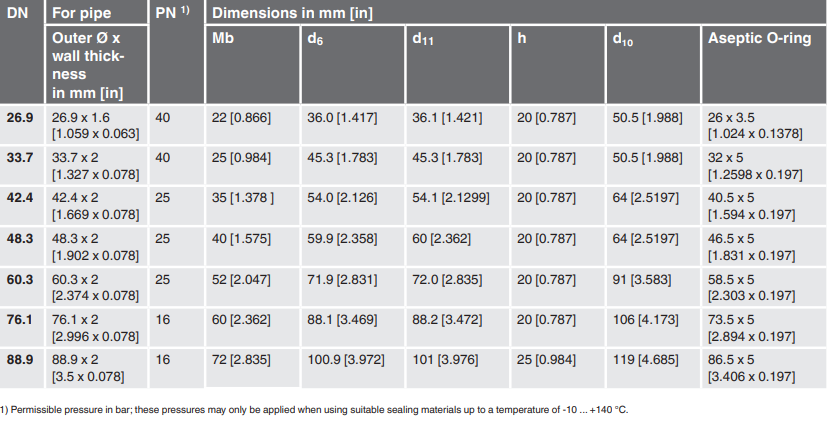

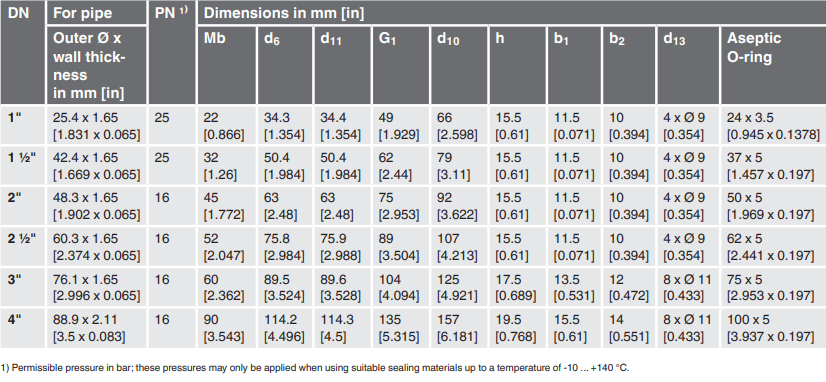

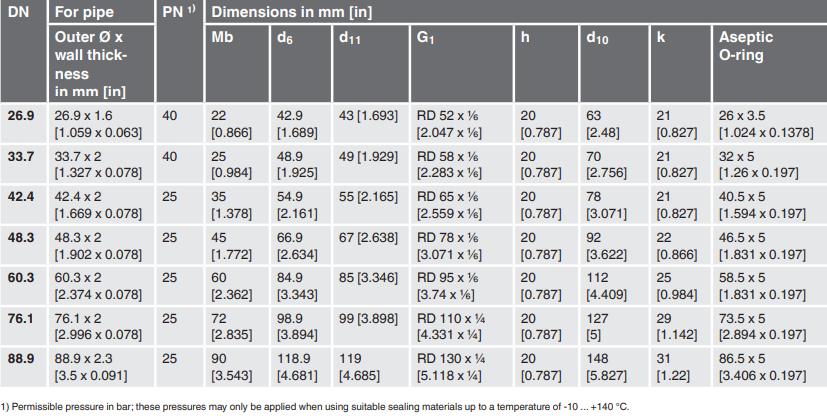

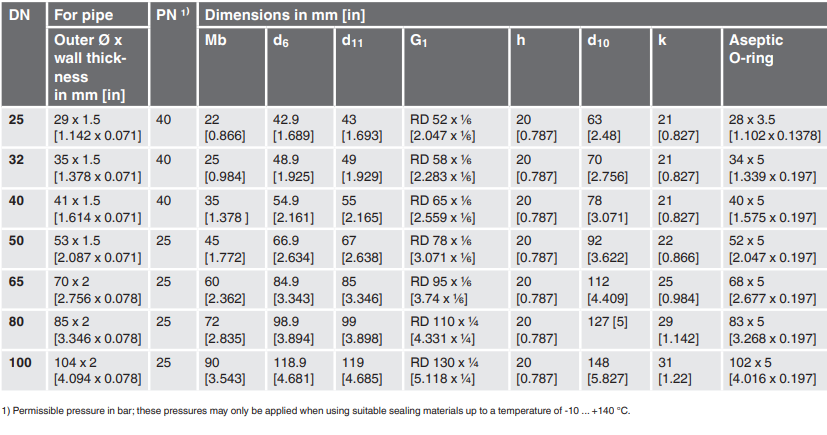

Διαστάσεις σε mm [in]

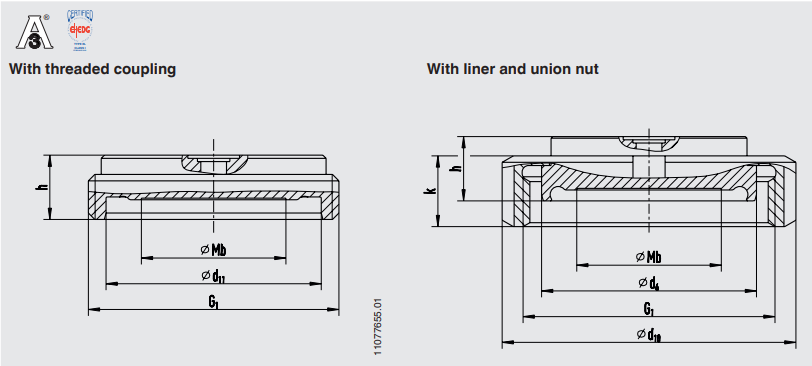

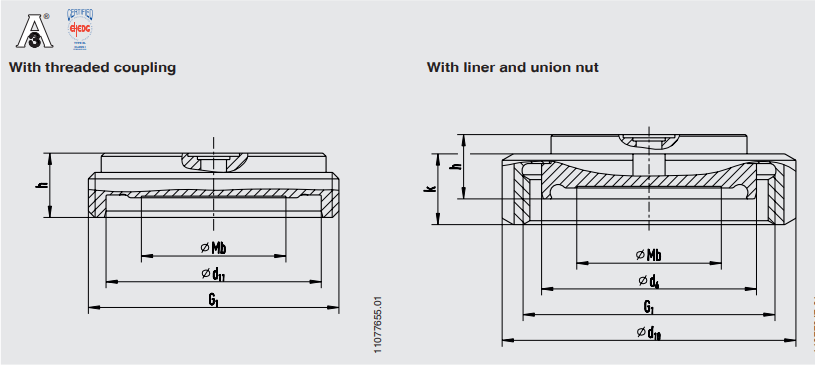

Σύνδεση σωλήνα με ασηπτική σπειρώματα DIN 11864-1

Τύπος σύνδεσης διεργασίας: Σύνδεση σωλήνα με άσηπτη ανάβια ανά DIN 11864-1 Form a

Πρότυπο σωλήνων: Σωλήνες ανά DIN 11866 ROW A ή DIN 11850 ROW 2

Σύνδεση σωλήνα με ασηπτική σπειρώματα DIN 11864-1

Τύπος σύνδεσης διεργασίας: Σύνδεση σωλήνα με άσηπτη ανάβια ανά DIN 11864-1 Form a

Πρότυπο σωλήνων: Σωλήνες ανά DIN 11866 ROW B ή DIN ISO 1127 ROW 1

Σύνδεση σωλήνα με ασηπτική σπειρώματα DIN 11864-1

Τύπος σύνδεσης διεργασίας: Σύνδεση σωλήνα με άσηπτη ανάβια ανά DIN 11864-1 Form a

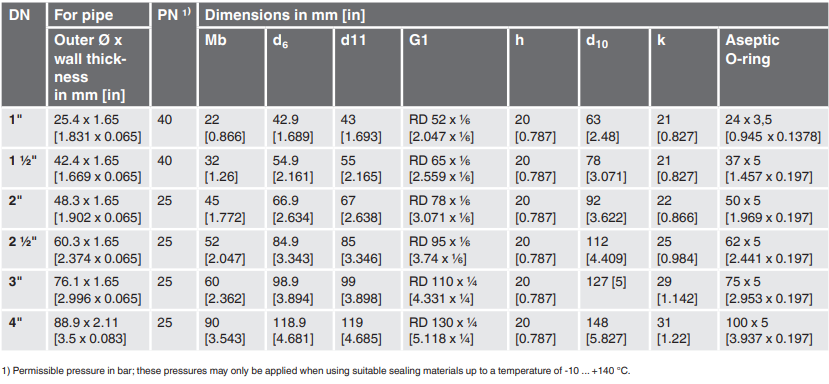

Πρότυπο σωλήνων: Σωλήνες ανά DIN 11866 ROW C ή ASME BPE 1997

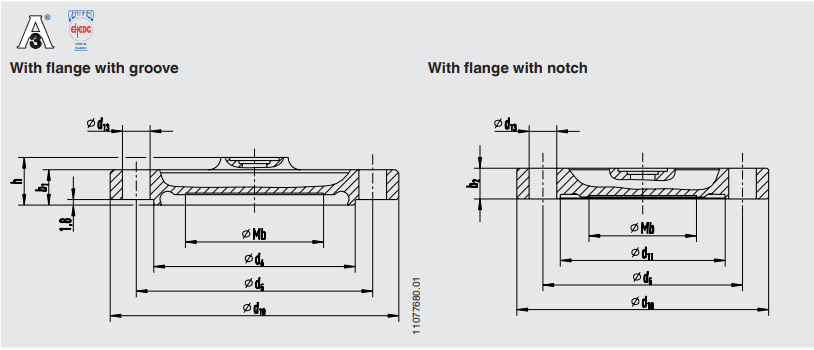

Σύνδεση με ασηπτική φλάντζα DIN 11864-2

Τύπος σύνδεσης διεργασίας: σύνδεση με ασηπτική φλάντζα ανά DIN 11864-2

Πρότυπο σωλήνων: Σωλήνες ανά DIN 11866 ROW A ή DIN 11850 ROW 2

Σύνδεση με ασηπτική φλάντζα DIN 11864-2

Τύπος σύνδεσης διεργασίας: σύνδεση με ασηπτική φλάντζα ανά DIN 11864-2

Πρότυπο σωλήνων: Σωλήνες ανά DIN 11866 ROW B ή DIN ISO 1127 ROW 1

Σύνδεση με ασηπτική φλάντζα DIN 11864-2

Τύπος σύνδεσης διεργασίας: σύνδεση με ασηπτική φλάντζα ανά DIN 11864-2

Πρότυπο σωλήνων: Σωλήνες ανά DIN 11866 ROW C ή ASME BPE 1997

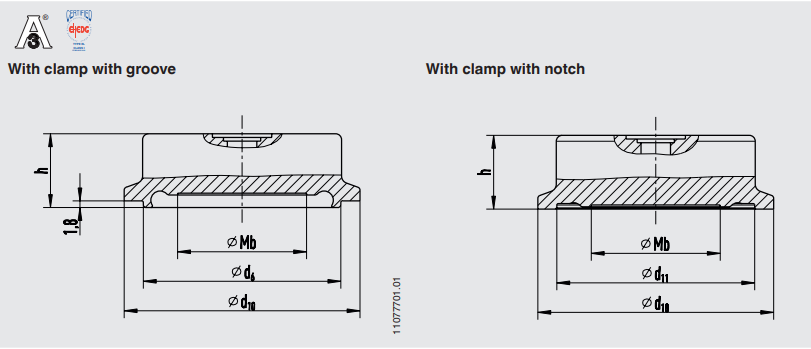

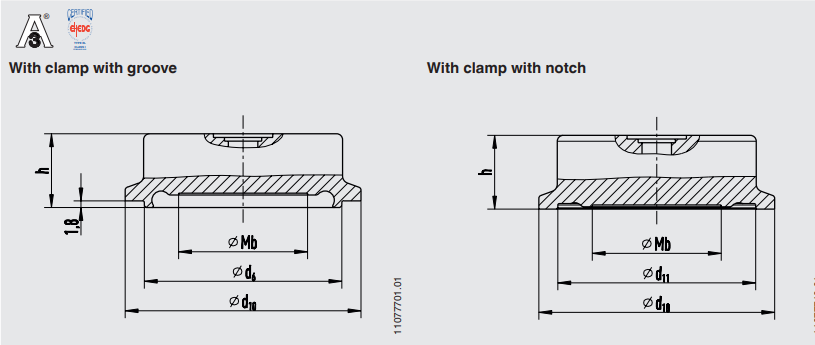

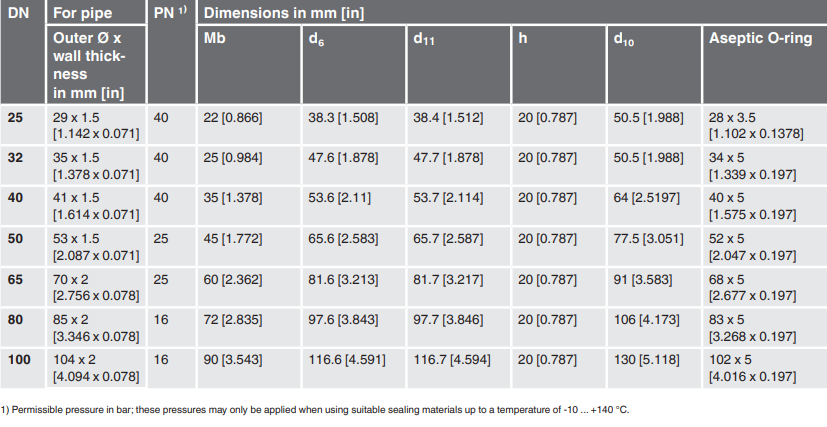

Σύνδεση Aseptic Clamp DIN 11864-3

Τύπος σύνδεσης διεργασίας: Σύνδεση Aseptic Clamp DIN 11864-3 Form a

Πρότυπο σωλήνων: Σωλήνες ανά DIN 11866 ROW A ή DIN 11850 ROW 2

Σύνδεση Aseptic Clamp DIN 11864-3

Τύπος σύνδεσης διεργασίας: Σύνδεση Aseptic Clamp DIN 11864-3 Form a

Πρότυπο σωλήνων: Σωλήνες ανά DIN 11866 ROW B ή DIN ISO 1127 ROW 1

Σύνδεση Aseptic Clamp DIN 11864-3

Τύπος σύνδεσης διεργασίας: Σύνδεση Aseptic Clamp DIN 11864-3 Form a

Πρότυπο σωλήνων: Σωλήνες ανά DIN 11866 ROW C ή ASME BPE 1997

Σφραγίδα διαφράγματος:

Σύνδεση σφράγισης διαφράγματος / σύνδεση διεργασίας (τύπος και προδιαγραφή σύνδεσης διεργασίας) / υλικό (σώμα βάσης, διάφραγμα) / τραχύτητα επιφάνειας των υγρών εξαρτημάτων / σύνδεσης με το όργανο μέτρησης / επίπεδο καθαριότητας των υγρών εξαρτημάτων / προέλευσης των υγρών τμημάτων / πιστοποιητικών

Σύστημα σφράγισης διαφράγματος:

Σύνδεση σφράγισης διαφράγματος / σύνδεση διεργασίας (τύπος σύνδεσης διεργασίας, πρότυπο σωλήνα, διάσταση σωλήνα) / υλικό (σώμα βάσης, διάφραγμα) / τραχύτητα επιφάνειας των υγρών εξαρτημάτων / στεγανοποίησης / μέτρησης όργανο (φύλλο δεδομένων) / τοποθέτηση (άμεση τοποθέτηση, στοιχείο ψύξης, τριχοειδή) / min. και το max. θερμοκρασία διαδικασίας / λεπτό. και το max. Θερμοκρασία περιβάλλοντος / Υπηρεσία κενού / Σύστημα πλήρωσης υγρού / πιστοποιητικών / διαφορά ύψους / επίπεδο καθαριότητας των υγρών εξαρτημάτων / προέλευσης των υγρών εξαρτημάτων / τοποθέτησης οργάνων
