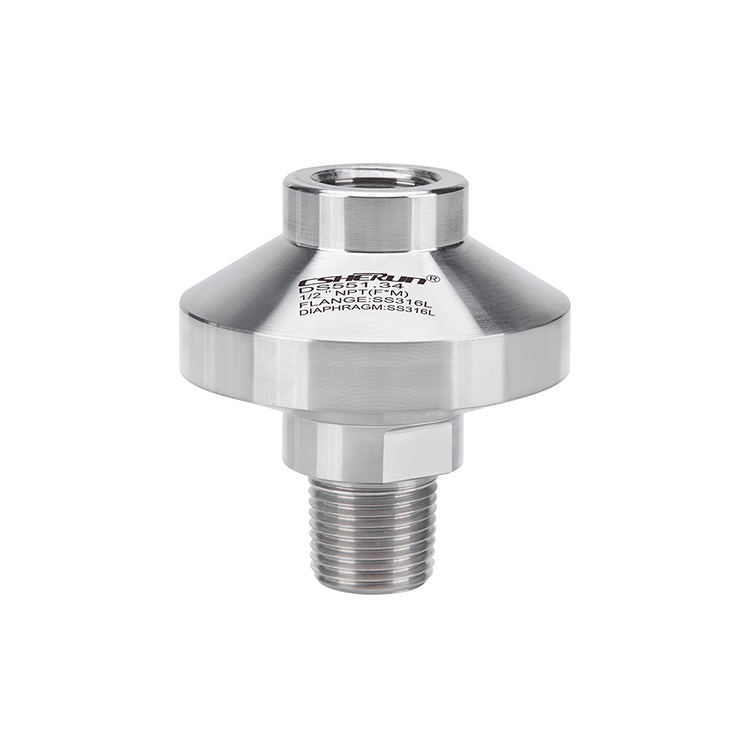

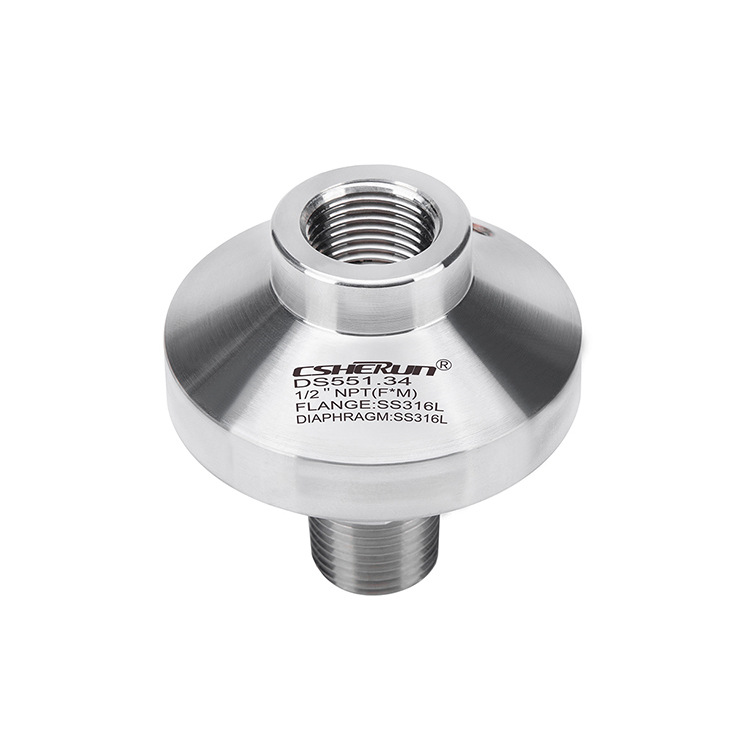

Σφράγιση διαφράγματος με σύνδεση με σπείρωμα

Αιτήσεις

● Για επιθετικά, ζεστά, διαβρωτικά, περιβαλλοντικά επικίνδυνα ή τοξικά μέσα

● Βιομηχανία πετρελαίου και φυσικού αερίου, χημικές και πετροχημικές βιομηχανίες

● επεξεργασία νερού

● ευπροσάρμοστο σε εφαρμογή

Ειδικά χαρακτηριστικά

● Σύνδεση διαδικασίας με νήμα

● Έκδοση με εσωτερικό διάφραγμα, τμήματα σφράγισης διαφράγματος πλήρως συγκολλημένα

● Μεγάλη επιλογή συνδέσεων και υλικών διαδικασιών

● Οι συνδέσεις Flushing είναι προαιρετικά διαθέσιμες

● Οι υψηλές πιέσεις μέχρι 1.000 bar [14.500 psi] μπορούν να επιτευχθούν

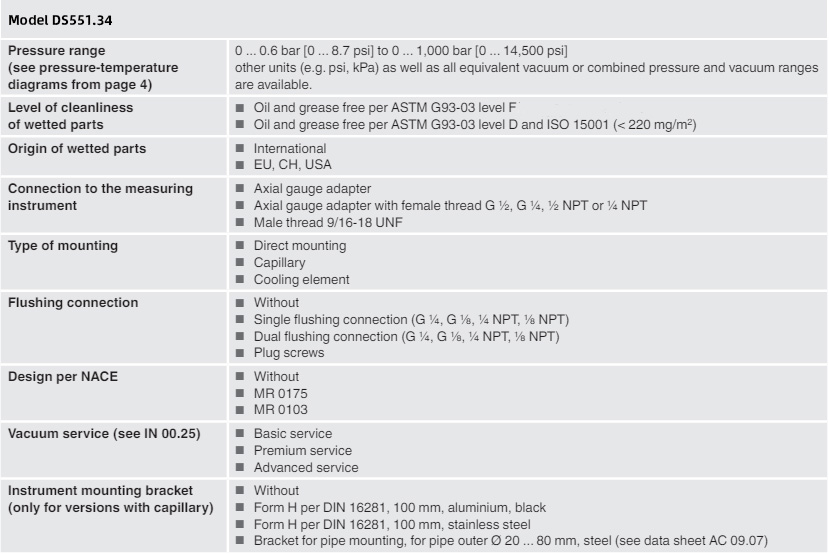

Προσδιορισμός

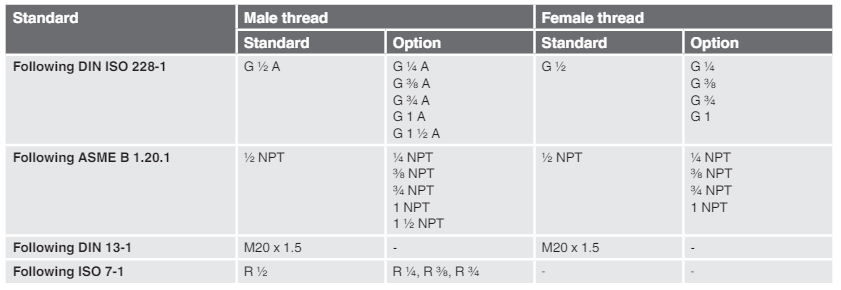

Σύνδεση επεξεργασίας

Άλλες συνδέσεις διαδικασίας κατόπιν αιτήματος

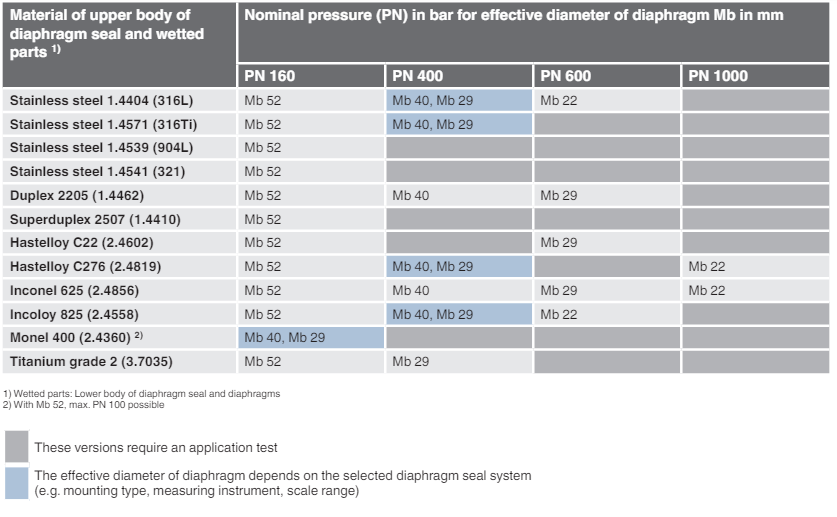

Επιτρεπόμενη ονομαστική πίεση (PN)

Η επιτρεπόμενη ονομαστική πίεση (PN) του συστήματος σφράγισης του διαφράγματος προκύπτει από το επιλεγμένο υλικό και εξαρτάται από την αποτελεσματική διάμετρο του διαφράγματος της σφραγίδας του διαφράγματος (βλ. Πίνακα παρακάτω). Επιπλέον, πρέπει να ληφθεί υπόψη η επιτρεπόμενη πίεση/θερμοκρασία. Για τα σχετικά διαγράμματα θερμοκρασίας πίεσης.

Η μέγιστη επιτρεπόμενη θερμοκρασία διεργασίας του συστήματος σφράγισης του διαφράγματος περιορίζεται επίσης από τη μέθοδο σύνδεσης, από το σύστημα πλήρωσης του συστήματος και από το όργανο μέτρησης.

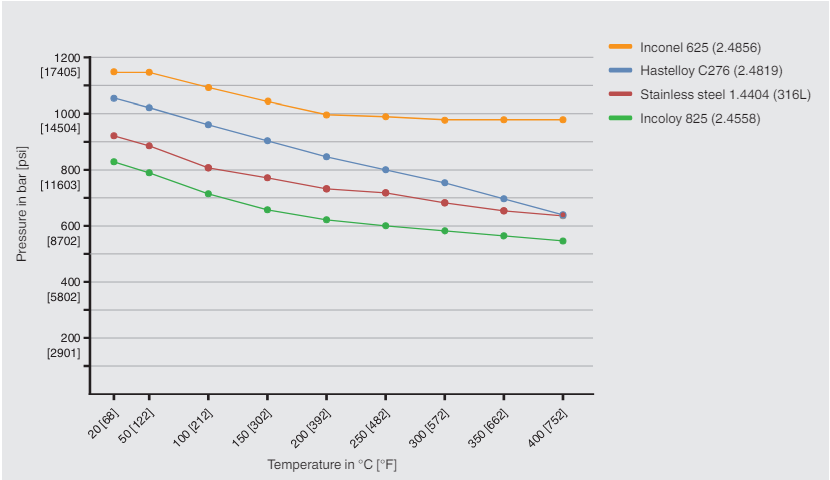

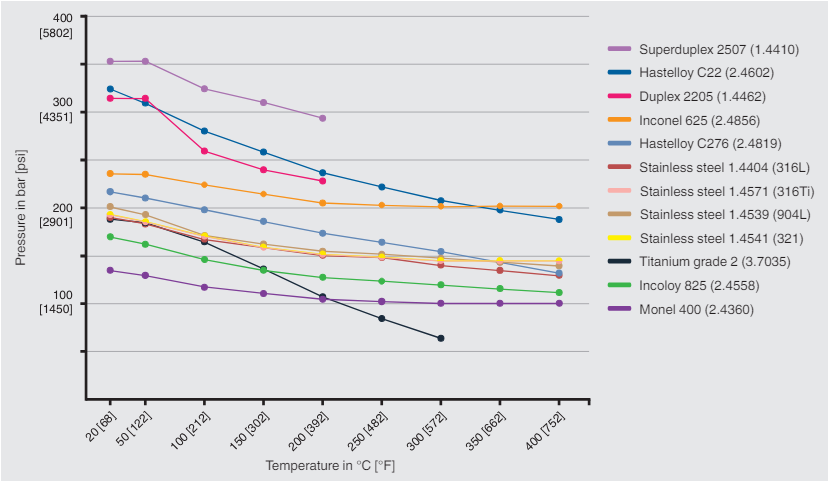

Διάγραμμα θερμοκρασίας πίεσης

Αποτελεσματική διάμετρος του διαφράγματος MB 52 mm

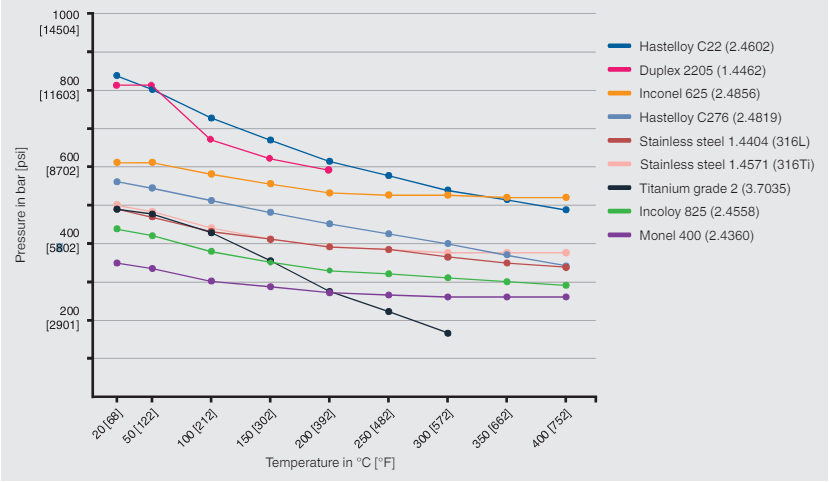

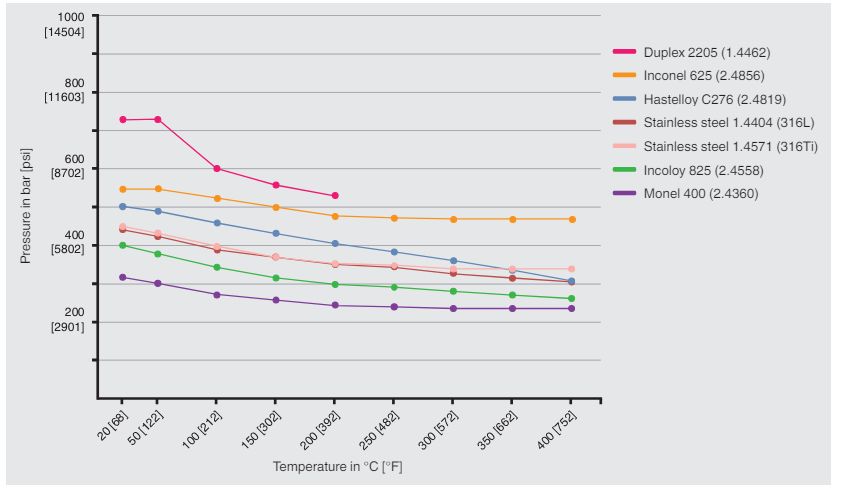

Διάγραμμα θερμοκρασίας πίεσης

Αποτελεσματική διάμετρος του διαφράγματος MB 40 mm

Διάγραμμα θερμοκρασίας πίεσης

Αποτελεσματική διάμετρος του διαφράγματος MB 29 mm

Διάγραμμα θερμοκρασίας πίεσης

Αποτελεσματική διάμετρος του διαφράγματος MB 22 mm

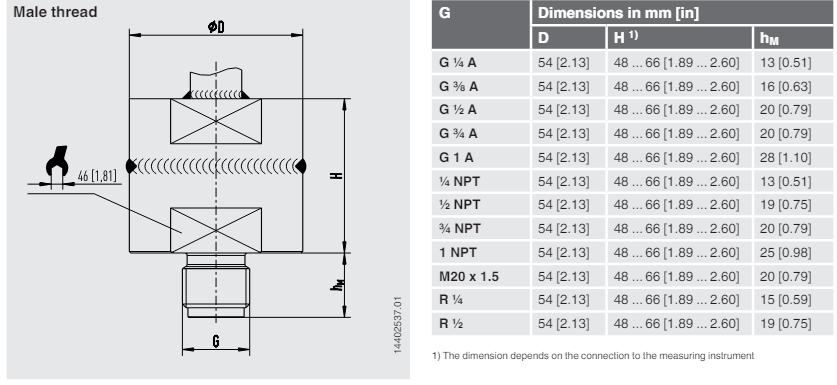

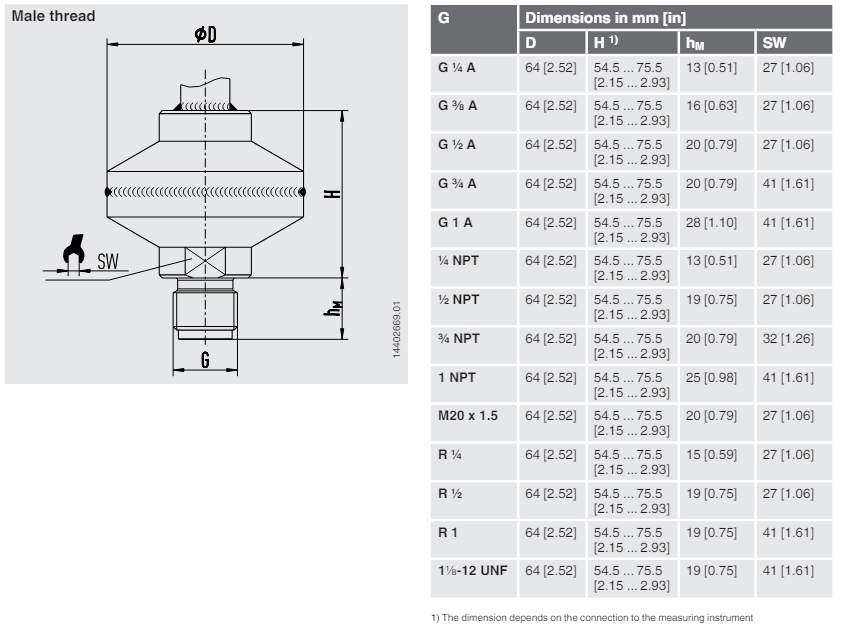

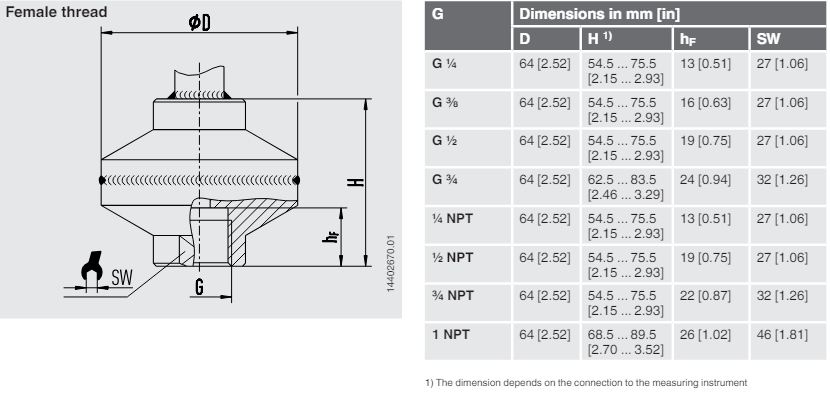

Σφραγίδα διαφράγματος, μοντέλο DS551.34

Αποτελεσματική διάμετρος του διαφράγματος MB 52 mm

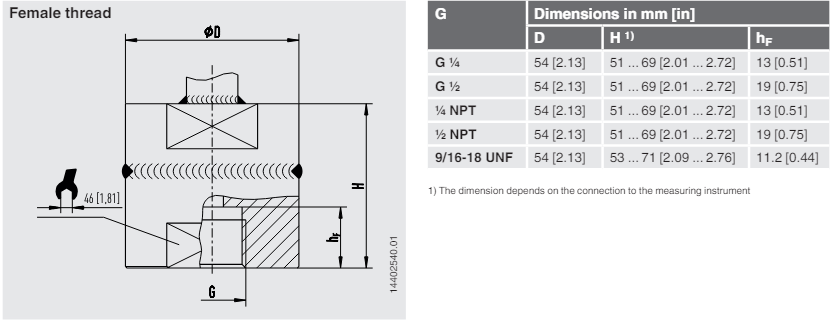

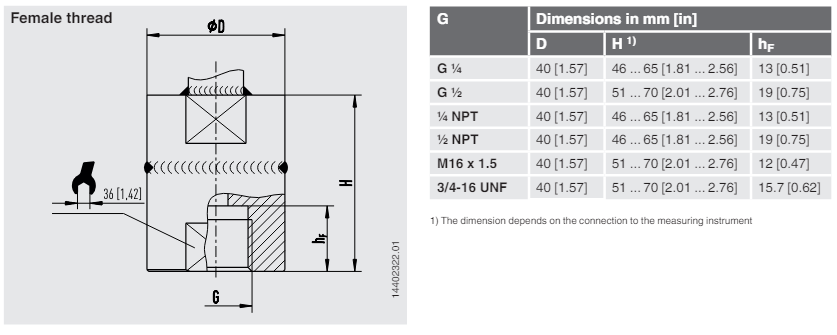

Σφραγίδα διαφράγματος, μοντέλο DS551 .34

Αποτελεσματική διάμετρος του διαφράγματος MB 40 mm

Σφραγίδα διαφράγματος, μοντέλο DS551.34

Αποτελεσματική διάμετρος του διαφράγματος MB 29 mm

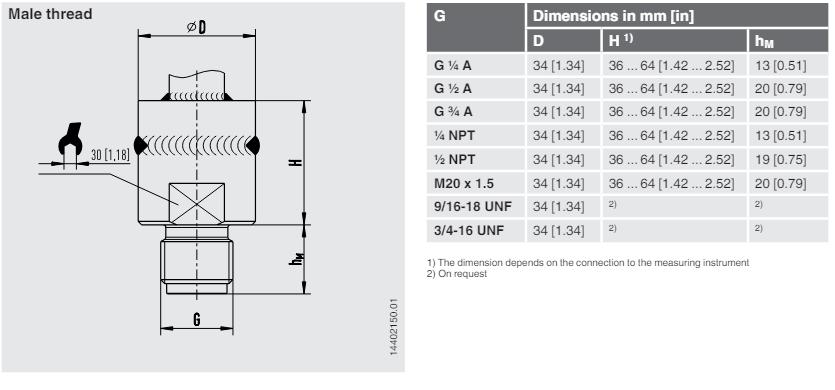

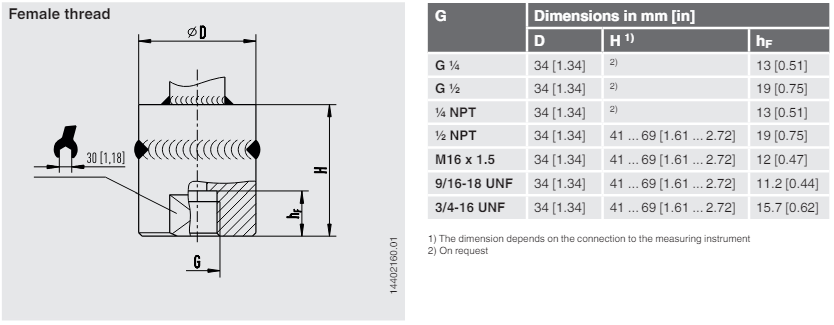

Σφραγίδα διαφράγματος, μοντέλο DS551 .34

Αποτελεσματική διάμετρος του διαφράγματος MB 22 mm

Σφραγίδα διαφράγματος:

Σύνδεση σφράγισης διαφράγματος / σύνδεση διεργασίας (πρότυπο σύνδεσης διεργασίας, νήμα, ονομαστική βαθμολογία πίεσης) / υλικό (άνω σώμα, διάφραγμα, κάτω σώμα) / σύνδεση έκπλυσης (βίδα βύσμα) / σύνδεση με το όργανο μέτρησης / επίπεδο καθαριότητας των υγρών εξαρτημάτων / προέλευσης των υγρών εξαρτημάτων / πιστοποιητικών

Σύστημα σφράγισης διαφράγματος:

Σύνδεση σφράγισης διαφράγματος / σύνδεση διεργασίας (πρότυπο σύνδεσης διαδικασίας, νήμα, ονομαστική βαθμολογία πίεσης) / υλικό (άνω σώμα, διάφραγμα, κάτω σώμα) / σύνδεση έκπλυσης (βίδα βύσμα) / μοντέλο μέτρησης πίεσης (ανά φύλλο δεδομένων) / τοποθέτηση (άμεση τοποθέτηση, στοιχείο ψύξης, τριχοειδές) / min. και το max. θερμοκρασία διαδικασίας / λεπτό. και το max. Θερμοκρασία περιβάλλοντος / Υπηρεσία κενού / Μέσο μετάδοσης πίεσης / Πιστοποιητικά / διαφορά ύψους / επίπεδο καθαριότητας των υγρών εξαρτημάτων / προέλευσης των υγρών εξαρτημάτων / τοποθέτησης οργάνων
